600/1000V XLPE绝缘, PVC护套, 铠装电力缆 (单芯)

FGD300 1RCVMV-R (CU/XLPE/CUTO/PVC/AWA/PVC 600/1000V Class 2)

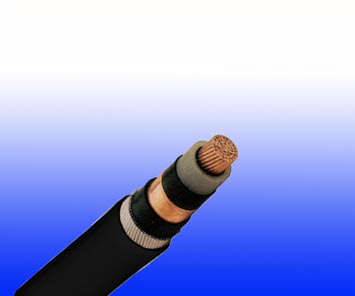

FIREGUARD系列600/1000V XLPE绝缘, PVC护套, 铠装电力缆 (单芯) FIREGUARD系列IEC 60332标准1芯铜带屏蔽铝丝铠装低压PVC阻燃电缆

应用

600/1000V XLPE绝缘PVC护套铜带屏蔽铝丝铠装阻燃电缆大大减少电磁噪音的干扰,尤其是在变速传动(VSD)应用程序和在生产时固定导体之间产生的干扰。

标准

标准适应 IEC 60502-1

防火性能

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

600/1000V

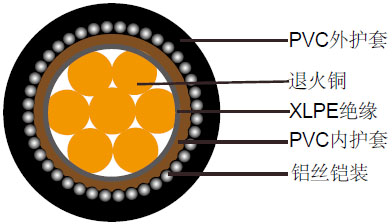

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2
绝缘 交联聚乙烯复合物
总屏蔽 铜带
内护套 PVC 复合物
铠装 铝丝
外护套 热塑性PVC复合物,抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色遵循标准 BS 7671

带接地导体 不带接地导体
2芯 - 棕色, 蓝色
3芯 黄绿线, 棕色,蓝色 棕色, 灰色, 黑色
4芯 黄绿线,棕色,灰色,黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线,棕色,灰色,黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色:黑色或根据客户要求

物理性能和热性能

最大导体温度 最大90°C对于XLPE
最小弯曲半径 12 x 总外径(70mm² -1000mm²)

结构参数

导体 FGD300 1RCVMV-R
芯数/截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 外径Under 屏蔽 外径Over内护套 铠装层直径 标称总外径 大约重量
mm² No./mm mm mm mm mm mm mm kg/km
1×70 19/2.14 1.1 1.8 15.2 17.6 20.1 23.9 1400
1×95 19/2.52 1.1 1.8 17.1 19.5 22.0 25.8 1700
1×120 37/2.03 1.2 1.8 19.0 20.8 24.0 27.8 2000
1×150 37/2.25 1.4 1.8 21.0 22.8 26.0 29.8 2400
1×185 37/2.52 1.6 1.8 23.2 25.0 28.2 32.0 2800
1×240 61/2.25 1.7 1.9 26.1 27.9 31.1 35.1 3500
1×300 61/2.52 1.8 2.0 28.7 30.5 33.7 37.9 4200
1×400 61/2.85 2.0 2.1 32.5 34.3 38.3 42.7 5400
1×500 61/3.20 2.2 2.2 36.0 37.8 41.8 46.4 6500
1×630 127/2.52 2.4 2.3 40.4 42.2 46.2 51.0 8200
1×800 127/2.85 2.6 2.5 45.5 47.3 52.3 57.5 10400
1×1000 127/3.20 2.8 2.7 50.4 52.2 57.2 62.4 13000

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法1(直接用夹子夹住) 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12 装于单层管道处 直接敷设于地下
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 3根或者3根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电
1 2 3 4 5 6 7 8 9 10
mm² A A A A A A A A A
70 303 277 322 293 285 310 280 340 290
95 367 333 389 352 346 365 330 405 345
120 425 383 449 405 402 410 370 460 389
150 488 437 516 462 463 445 405 510 435
185 557 496 587 524 529 485 440 580 490
240 656 579 689 612 625 550 500 670 560
300 755 662 792 700 720 610 550 750 630
400 853 717 899 767 815 640 580 830 700
500 962 791 1016 851 918 690 620 910 770
630 1082 861 1146 935 1027 750 670 1000 840
800 1170 904 1246 987 1119 828 735 1117 931
1000 1261 961 1345 1055 1214 919 811 1254 1038

电压降(A/M)

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根电缆三相交流电 2根电缆单相交流电 3或4根电缆三相交流电
参考方法 & 11 (接触) 参考方法1, 11& 12 (三叶式接触) 参考方法 1 & 11 (扁平接触) 管道 地埋 管道 地埋
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
r x z r x z r x z
70 0.67 0.68 0.20 0.71 0.59 0.17 0.62 0.6 0.25 0.65 0.80 0.70 0.70 0.61
95 0.49 0.51 0.195 0.55 0.44 0.17 0.47 0.46 0.24 0.52 0.65 0.53 0.56 0.46
120 0.39 0.41 0.190 0.45 0.35 0.165 0.39 0.38 0.24 0.44 0.55 0.43 0.48 0.37
150 0.31 0.33 0.185 0.38 0.29 0.160 0.33 0.31 0.23 0.39 0.50 0.37 0.43 0.32
185 0.25 0.27 0.185 0.33 0.23 0.160 0.28 0.26 0.23 0.34 0.45 0.31 0.39 0.27
240 0.195 0.21 0.180 0.28 0.18 0.155 0.24 0.21 0.22 0.30 0.40 0.26 0.35 0.23
300 0.155 0.17 0.175 0.25 0.145 0.150 0.21 0.17 0.22 0.28 0.37 0.24 0.32 0.21
400 0.115 0.145 0.170 0.22 0.125 0.150 0.195 0.160 0.21 0.27 0.35 0.21 0.30 0.19
500 0.093 0.125 0.170 0.21 0.105 0.145 0.180 0.145 0.20 0.25 0.33 0.20 0.28 0.18
630 0.073 0.105 0.165 0.195 0.092 0.145 0.170 0.135 0.195 0.24 0.30 0.19 0.26 0.17
800 0.056 0.090 0.160 0.190 0.086 0.140 0.165 0.130 0.180 0.23 0.28 0.18 0.24 0.16
1000 0.045 0.092 0.155 0.180 0.080 0.135 0.155 0.125 0.170 0.21 0.26 0.17 0.22 0.15

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
