中心束管式PVC阻燃光缆
应用
中心束管式PVC聚氯乙烯阻燃光缆主要特征是质量轻和直径小，适合架空或者管道铺设。他们基本上主要用于建筑物内部，隧道，地铁或者封闭区，还进行特别设计应用于火灾情况下保证信号的传输。如光缆为铠装，也可以用于直接地埋。
标准
标准适应 Telcordia GR-20 / RUS 7 CFR 1755.900 (REA PE-90) / ICEA S 87-640
防火性能
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代

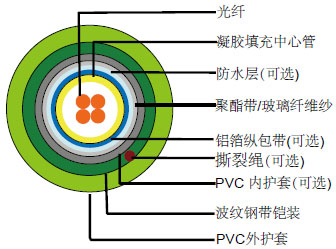

线缆结构
| 光纤 |
含有束管技术的单模和多模光纤 |
| 结构 |
中心束管电缆包含由2-24根单模或者多模光纤组成的一根束管，同时该束管周围用防水胶填充。 |
| 防火层 |
用阻燃云母玻璃带包装由24根光纤组成束管的凝胶填充物 |
| 防水层 |
用膨胀带和玻璃纤维对束管凝胶填充物进行水封。 |
| 加强件 |
将芳纶纱或者玻璃纤维缠绕在束管周围用以对电缆提供物理保护和拉伸强度，同时对该电缆增加防火保护。 |
| 内护套（可选） |
对该电缆装备聚乙烯或者热塑性低烟无卤内护套。如果该电缆多用于外环境，并且需要提供防水保护，那么该电缆护套多选择聚乙烯材质。 |
| 防潮带（可选） |
将铝质防潮带安装于护套外层，用于防水层和保护层 |
| 铠装（可选） |
对于直埋或者镀锌钢丝编织电缆，通常将波纹钢带铠装或者镀锌钢丝铠装应用在聚乙烯或者低烟无卤内护套上。对于钢带铠装电缆，通常将0.15mm厚的钢带覆于共聚物表面或者适用于架空铺设。对于钢丝编织或者铠装电缆，通常应用单层或者镀锌钢丝编织或者铠装。 |
| 开伞索（可选） |
将可选开伞索置于外护套下面以便护套移动 |
| 外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
光纤色码
| 光纤色码 |
1 |
红色 |
7 |
棕色 |
|
2 |
绿色 |
8 |
紫罗兰 |
|
3 |
蓝色 |
9 |
蓝绿色 |
|
4 |
黄色 |
10 |
黑色 |
|
5 |
白色 |
11 |
橙色 |
|
6 |
灰色 |
12 |
Pink |
结构

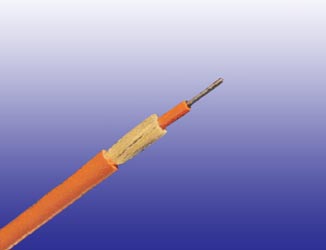

非铠装类型

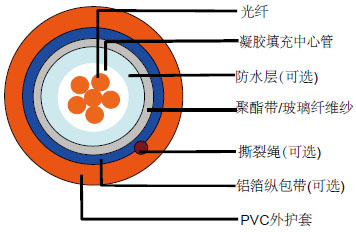

结构参数

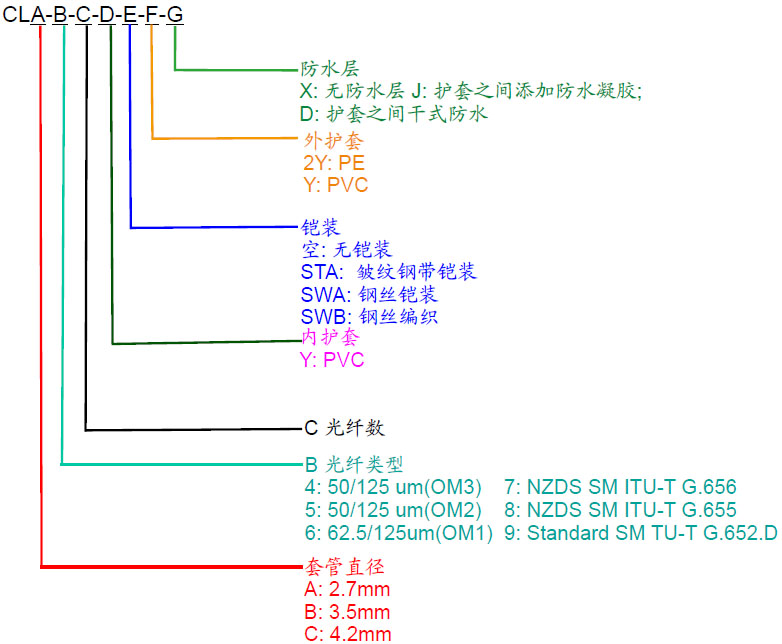

| 订货信息 |
光纤数 |
套管外径 |
标称总外径 |
大约重量 |
张力 |
压力 |
|
(n°) |
mm |
mm |
kg/km |
N |
N/100mm |
| CLA-B-C-H-J |
02-06 |
2.7 |
8.0 |
70 |
1000 |
1500 |
| CLA-B-C-H-J |
08-16 |
3.5 |
9.0 |
90 |
1200 |
1500 |
| CLA-B-C-H-J |
18-24 |
4.2 |
10.0 |
100 |
1500 |
1500 |

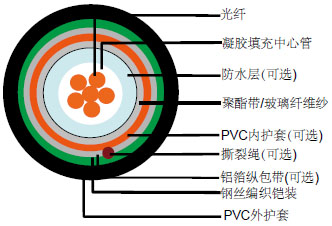

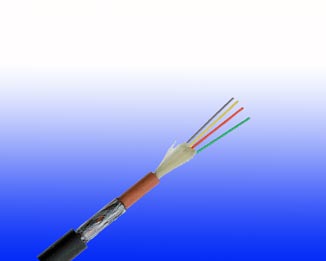

钢丝编织铠装
结构参数
| 订货信息 |
光纤数 |
套管外径 |
标称总外径 |
大约重量 |
张力 |
压力 |
|
(n°) |
mm |
mm |
kg/km |
N |
N/100mm |
| CLA-B-C-2Y(SWB)Y-J |
02-06 |
2.7 |
11.5 |
160 |
1000 |
2000 |
| CLA-B-C-2Y(SWB)Y-J |
08-16 |
3.5 |
12.0 |
180 |
1200 |
2000 |
| CLA-B-C-2Y(SWB)Y-J |
18-24 |
4.2 |
13.0 |
200 |
1500 |
2000 |

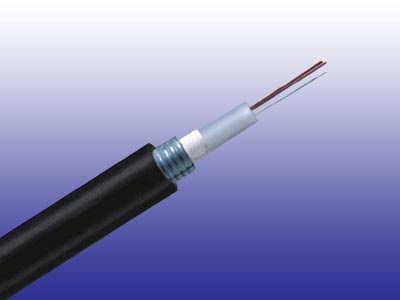

皱纹钢带铠装
结构参数
| 订货信息 |
光纤数 |
套管外径 |
外径 |
大约重量 |
张力 |
压力 |
|
(n°) |
mm |
mm |
kg/km |
N |
N/100mm |
| CLA-B-C-2Y(STA)Y-J |
02-06 |
2.7 |
13.0 |
200 |
1000 |
2500 |
| CLA-B-C-2Y(STA)Y-J |
08-16 |
3.5 |
14.0 |
220 |
1200 |
2500 |
| CLA-B-C-2Y(STA)Y-J |
18-24 |
4.2 |
14.5 |
250 |
1500 |
2500 |

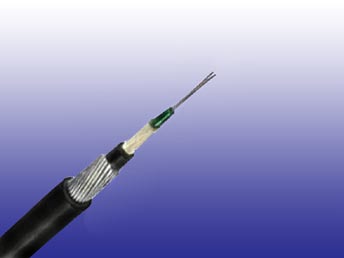

钢丝铠装

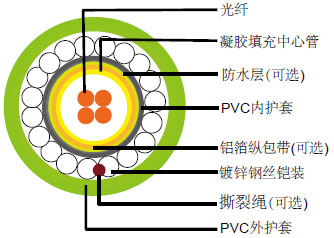

结构参数
| 订货信息 |
光纤数 |
套管外径 |
标称总外径 |
大约重量 |
张力 |
压力 |
|
(n°) |
mm |
mm |
kg/km |
N |
N/100mm |
| CLA-B-C-2Y(SWA)Y-J |
02-12 |
2.7 |
10.5 |
180 |
2500 |
4000 |
| CLA-B-C-2Y(SWA)Y-J |
16-24 |
3.5 |
11.0 |
210 |
2500 |
4000 |
物理性能和热性能
| 操作温度范围（固定） |
-20°C - +60°C |
| 温度范围安装(移动状态) |
0°C - +50°C |
| 最小操作弯曲半径 |
10×OD非铠装线缆 |
| |
20×OD铠装线缆 |
| 最小安装弯曲半径 |
20×OD铠装线缆 |
机械性能
| 最大抗压力 |
4000N for 非铠装线缆s 5000N for 铠装线缆s |
| 抗反复冲击 |
4.4 N.m (J) |
| 扭曲 |
180×10 times, 125×OD |
| 循环缠绕 |
25 cycles for 铠装线缆s; 100 cycles for 非铠装线缆s. |
| 允许压扁力 |
263N/cm (150lb/in) |
光缆符合标准
| 周期温度标准 |
IEC60794-1-2-F2 |
| 弯曲标准 |
IEC60794-1-2-E1A |
| 允许压扁标准 |
IEC60794-1-2-E3 |
| 冲压标准 |
IEC60794-1-2-E4 |
| 弯曲标准 |
IEC60794-1-2-E6 |
| 扭曲标准 |
IEC60794-1-2-E7 |
| 扭结标准 |
IEC60794-1-2-E10 |
| 线缆弯曲标准 |
IEC60794-1-2-E11 |
| 冷弯曲标准 |
IEC60794-1-2-E11 |
中心束管式阻燃光缆订货信息
