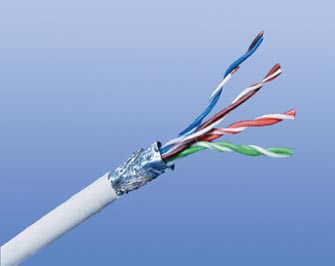

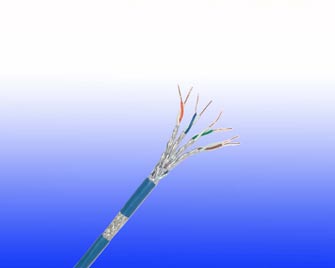

阻燃 CAT5E CWB/SWB/SWA PVC阻燃铠装数据缆

FGD-CAT5E U/UTP4P24 CWB/SWB/SWA

FGD-CAT5E F/UTP4P24 CWB/SWB/SWA

FGD-CAT5E SF/FTP4P24 CWB/SWB/SWA

FIREGUARD系列阻燃 CAT5E CWB/SWB/SWA PVC阻燃铠装数据缆 FIREGUARD系列阻燃 CAT5A CWB/SWB/SWA PVC阻燃铠装数据缆

应用

超五类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

标准适应 EN50173

防火性能

阻燃性（单根垂直线缆测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试） EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

线缆结构

导体 24AWG 实心裸铜
绝缘 HDPE
绞和 两个导体绝缘绞和成对。
内护套 阻燃PVC
铠装 CWB: 铜网编织
  SWB: 钢丝编织铠装
  SWA: 钢丝铠装
外护套 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

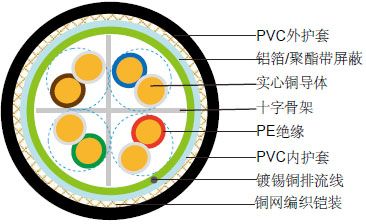

Cat5E F/UTP 此款线缆为铝箔总屏蔽带排流线。

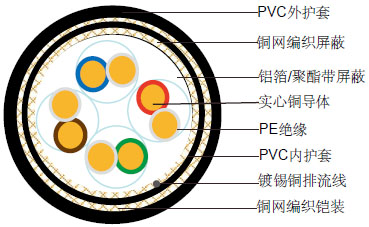

Cat5E SF/UTP 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。

物理性能和热性能

温度范围 -30°C ~ +75°C
最小弯曲半径安装(移动状态) 8 x 总外径
最小弯曲半径操作温度 (固定状态) 4 x 总外径

电气性能

AWG 24
标称导体外径 mm 0.5/0.51/0.53
最大直流阻抗@20°C Ω/100m 9.38
最大直流不平衡阻抗 % 5
最大直交互电容 pF/m 55.8
最大不平衡电容 pF/100m 330
特性阻抗@1-100MHz Ω 100+/-15
最大传播延时差异 ns/100m 45

传输性能

FREQ 最大衰减 最小近端串扰 最小近端串扰功率和 最小远端串扰 最小等效远端串扰功率和 最小回波损耗
MHz dB/100m dB dB dB/100m dB/100m dB
0.772 1.8 67.0 64.0 66.0 63.0 —
1 2.0 65.3 62.3 63.8 60.8 20.0
4 4.1 56.3 53.3 51.7 48.7 23.0
8 5.8 51.8 48.8 45.7 42.7 24.5
10 6.5 50.3 47.3 43.8 40.8 25.0
16 8.2 47.3 44.3 39.7 36.7 25.0
20 9.3 45.8 42.8 37.7 34.7 25.0
25 10.4 44.3 41.3 35.8 32.8 24.3
31.25 11.7 42.9 39.9 33.9 30.9 23.6
62.5 17.0 38.4 35.4 27.8 24.8 21.5
100 22.0 35.3 32.3 23.8 20.8 20.1
阻燃 CAT5E CWB/SWB/SWA PVC阻燃铠装数据缆 阻燃 CAT5E CWB/SWB/SWA PVC阻燃铠装数据缆

结构参数

订货信息 结构单元×导体外径 标称绝缘厚度 标称内护套厚度 标称外护套厚度 标称总外径 标称重量
mm mm mm mm mm kg/km
FGD-CAT5E U/UTP CWB 4×2×0.5/0.51 0.2 0.6 1.0 7.68 97
FGD-CAT5E U/UTP SWB 4×2×0.5/0.51 0.2 0.6 1.0 7.68 93
FGD-CAT5E U/UTP SWA 4×2×0.5/0.51 0.2 0.6 1.0 8.68 165
FGD-CAT5E F/UTP CWB 4×2×0.53 0.2 0.6 1.0 8.28 116
FGD-CAT5E F/UTP SWB 4×2×0.53 0.2 0.6 1.0 8.28 112
FGD-CAT5E F/UTP SWA 4×2×0.53 0.2 0.6 1.0 9.28 192
FGD-CAT5E SF/UTP CWB 4×2×0.53 0.2 0.6 1.0 8.76 123
FGD-CAT5E SF/UTP SWB 4×2×0.53 0.2 0.6 1.0 8.76 119
FGD-CAT5E SF/UTP SWA 4×2×0.53 0.2 0.6 1.0 9.76 216
