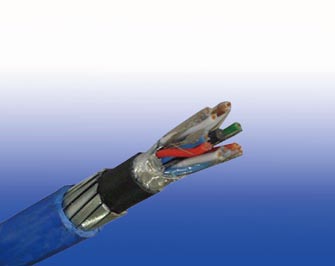

阻燃总屏蔽,铠装仪表缆(多对)
RE-2X(St)YSWAY
应用
PVC铠装阻燃系列(第1部分 类型2)线缆通常用于室内安装和潮湿的地方。通常应用于当机械损伤的风险增加。镀锌钢丝铠装提供了优秀的保护。通常用在工业过程制造工厂为通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器, PVC护套可以减少有毒烟雾和烟气排放。
标准
标准适应 BS 5308 Part 1 Type 2
防火性能
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
300/500V

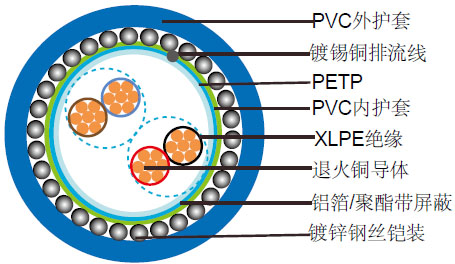

线缆结构
| 导体 |
退火铜或镀锡铜 截面积: 0.5mm²和0.75mm² 多股(Class 5), 0.5 mm², 1.0 mm²实心(Class 1),1.5mm² 或2.5mm², 多股(Class 2) 符合BS6360 |
| 绝缘 |
XLPE |
| 绞合线对 |
根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。 |
| 对绞 |
两个绝缘导体均匀绞和在一起不超过100mm |
| 单对屏蔽 |
含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。 |
| 捆扎带 |
PETP透明胶带 |
| 总屏蔽 |
含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带 |
| 外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
护套颜色：黑色或根据客户要求
物理性能和热性能
| 最大操作温度 |
-20°C - + 90°C( 固定安装) |
| |
0°C - +50°C(操作温度) |
| 最小弯曲半径 |
6 x 总外径 |
电气性能
| 导体截面积 |
mm² |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
| 导体股数 |
No.×mm |
1×0.8 |
16×0.2 |
24×0.2 |
1×1.13 |
7×0.53 |
| 导体最大电阻 |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
| 绝缘最小电阻 |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
| 不平衡电容@1 kHz(对数屏蔽) |
pF/250m |
250 |
| 最大交互电容 @ 1 kHz 对非屏蔽或总屏蔽线缆 (除了一对和两对) |
pF/m |
115 |
115 |
115 |
115 |
115 |
| 最大交互电容 @ 1 kHz单对屏蔽/总屏蔽线缆 (包括一对和两对) |
pF/m |
75 |
75 |
75 |
75 |
75 |
| 最大L/R比率相邻芯(电感/电阻) |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
| 测试电压 |
芯线之间 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 芯线与屏蔽之间 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 最大额定电压 |
V |
300/500V |
结构参数
| 对数 |
股数/单丝直径 |
标称导体截面积 |
标称绝缘厚度 |
标称内护套厚度 |
标称总外径 |
铠装直径 |
标称外护套厚度 |
总外径 |
大约重量 |
| no./mm |
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 1 |
1/0.80 |
0.5 |
0.5 |
0.8 |
5.5 |
0.9 |
1.3 |
9.9 |
200 |
| 2 |
1/0.80 |
0.5 |
0.5 |
0.8 |
6.8 |
0.9 |
1.3 |
11.2 |
260 |
| 5 |
1/0.80 |
0.5 |
0.5 |
1.1 |
10.9 |
0.9 |
1.4 |
15.5 |
460 |
| 10 |
1/0.80 |
0.5 |
0.5 |
1.2 |
14.4 |
1.25 |
1.6 |
20.1 |
790 |
| 15 |
1/0.80 |
0.5 |
0.5 |
1.2 |
16.5 |
1.25 |
1.6 |
22.2 |
1100 |
| 20 |
1/0.80 |
0.5 |
0.5 |
1.3 |
18.8 |
1.6 |
1.7 |
25.4 |
1280 |
| 30 |
1/0.80 |
0.5 |
0.5 |
1.3 |
22.3 |
1.6 |
1.8 |
29.1 |
1520 |
| 50 |
1/0.80 |
0.5 |
0.5 |
1.5 |
28.5 |
1.6 |
2 |
35.7 |
2100 |
| 1 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.2 |
0.9 |
1.3 |
10.6 |
250 |
| 2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
7.6 |
0.9 |
1.3 |
12 |
300 |
| 5 |
16/0.2 |
0.5 |
0.6 |
1.1 |
12.4 |
0.9 |
1.5 |
17.2 |
560 |
| 10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
16.5 |
1.25 |
1.6 |
22.2 |
970 |
| 15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.2 |
1.6 |
1.7 |
25.8 |
1240 |
| 20 |
16/0.2 |
0.5 |
0.6 |
1.3 |
21.7 |
1.6 |
1.8 |
28.5 |
1640 |
| 30 |
16/0.2 |
0.5 |
0.6 |
1.5 |
26.4 |
1.6 |
1.9 |
33.4 |
1770 |
| 50 |
16/0.2 |
0.5 |
0.6 |
1.7 |
33.4 |
2 |
2.1 |
41.6 |
2770 |
| 1 |
24/0.2 |
0.75 |
0.6 |
0.8 |
6.7 |
0.9 |
1.4 |
10.9 |
280 |
| 2 |
24/0.2 |
0.75 |
0.6 |
0.9 |
8.4 |
0.9 |
1.4 |
12.8 |
330 |
| 5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
13.8 |
1.25 |
1.6 |
19.3 |
750 |
| 10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
18.4 |
1.6 |
1.8 |
24.3 |
1260 |
| 15 |
24/0.2 |
0.75 |
0.6 |
1.3 |
21.1 |
1.6 |
1.9 |
27 |
1480 |
| 20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
24.4 |
1.6 |
2 |
31.4 |
1890 |
| 30 |
24/0.2 |
0.75 |
0.6 |
1.7 |
29.5 |
2 |
2.1 |
37 |
2440 |
| 50 |
24/0.2 |
0.75 |
0.6 |
2 |
37.6 |
2.5 |
2.4 |
47.3 |
3210 |
| 1 |
1/1.13 |
1 |
0.6 |
0.8 |
6.6 |
0.9 |
1.3 |
11 |
290 |
| 2 |
1/1.13 |
1 |
0.6 |
0.8 |
8 |
0.9 |
1.4 |
12.6 |
345 |
| 5 |
1/1.13 |
1 |
0.6 |
1.2 |
13.5 |
1.25 |
1.5 |
19 |
790 |
| 10 |
1/1.13 |
1 |
0.6 |
1.2 |
17.7 |
1.25 |
1.7 |
23.6 |
1310 |
| 15 |
1/1.13 |
1 |
0.6 |
1.3 |
20.6 |
1.6 |
1.8 |
27.4 |
1740 |
| 20 |
1/1.13 |
1 |
0.6 |
1.5 |
23.8 |
1.6 |
1.8 |
30.6 |
2040 |
| 30 |
1/1.13 |
1 |
0.6 |
1.5 |
28.4 |
1.6 |
2 |
35.6 |
2180 |
| 50 |
1/1.13 |
1 |
0.6 |
2 |
36.6 |
2 |
2.2 |
45 |
3500 |
| 1 |
7/0.53 |
1.5 |
0.6 |
0.8 |
7.5 |
0.9 |
1.4 |
11.9 |
320 |
| 2 |
7/0.53 |
1.5 |
0.6 |
0.9 |
9.3 |
0.9 |
1.5 |
14.1 |
420 |
| 5 |
7/0.53 |
1.5 |
0.6 |
1.2 |
15.6 |
1.25 |
1.6 |
21.6 |
940 |
| 10 |
7/0.53 |
1.5 |
0.6 |
1.3 |
20.9 |
1.6 |
1.8 |
27.4 |
1500 |
| 15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24.6 |
1.6 |
1.9 |
31.2 |
1970 |
| 20 |
7/0.53 |
1.5 |
0.6 |
1.5 |
27.8 |
1.6 |
2 |
35.8 |
2400 |
| 30 |
7/0.53 |
1.5 |
0.6 |
1.7 |
33.7 |
2 |
2.2 |
42.3 |
3170 |
| 50 |
7/0.53 |
1.5 |
0.6 |
2 |
43 |
2.5 |
2.5 |
53.2 |
5020 |
