紧包缓冲式PVC/LSZH护套单芯/双芯光缆
应用及描述
紧包缓冲式PVC/LSZH护套单芯/双芯光缆主要用于相互连接的线。例如，跳线，尾纤等。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11
光缆结构

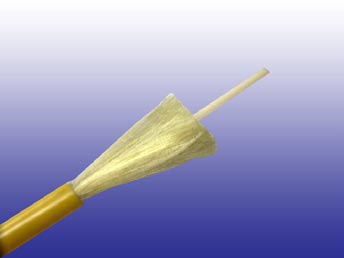

| 单芯 |
单芯光缆由单根紧包光纤，芳纶纱（抗拉加强件）以及阻燃PVC或者低烟无卤外护套组成。
|

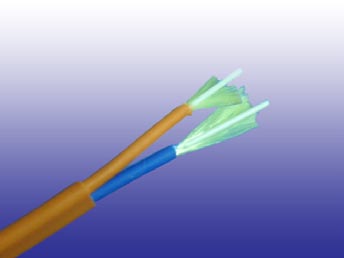

| 扁平双芯 |
扁平双芯光缆包含两根单芯。两根单芯并排平放，外面包裹阻燃PVC或者低烟无卤外护套。
|
| 圆形双芯 |
圆形双芯光缆由两根同色PVC紧包缓冲单芯光纤组成。光缆包含芳纶纱以增加抗拉强度。外面包
裹阻燃PVC或者低烟无卤外护套。 |

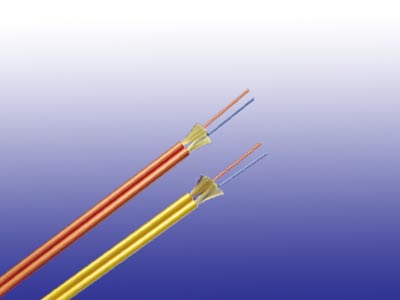

| 拉链式双芯光缆 |
拉链式双芯光缆由两根同色PVC紧包缓冲单芯光纤组成。光缆包含芳纶纱以增加抗拉强度，外面
包裹阻燃PVC或者低烟无卤外护套，两根光纤连接形成"拉链"式结构。 |
光缆特性
紧包缓冲式PVC/LSZH护套单芯/双芯光缆适合在室内使用，如在布线程序中做路由连接， "跳线"电缆连接在电子设备和光纤面板中表现十分理想，
兼容多种光纤连接器，
高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用，
护套颜色可供选择，以便匹配的连接器，
可以对外套电缆进行标记。
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
紧包缓冲式单芯/双芯光缆参数
| 光纤数量 |
光缆类型 |
重量(kg/km) |
标称重量(lb/kft) |
标称外直(mm) |
标称外(in) |
最大张力 |
| 安装(N/lb) |
实际值(N/lb) |
| 1 |
单芯2.0mm |
7.6 |
5.10 |
2.0 |
0.079 |
490/110 |
290/65 |
| 1 |
单芯2.5mm |
7.8 |
5.23 |
2.5 |
0.098 |
490/110 |
290/65 |
| 1 |
单芯2.8mm |
8.0 |
5.37 |
2.8 |
0.110 |
490/110 |
290/65 |
| 1 |
单芯3.0mm |
8.2 |
5.50 |
3.0 |
0.118 |
490/110 |
290/65 |
| 2 |
扁平双芯 |
28.0 |
18.79 |
4.0 x 6.8 |
0.157 x 0.267 |
980/220 |
580/130 |
| 2 |
圆形双芯 |
18.4 |
12.35 |
4.2 |
0.165 |
980/220 |
580/130 |
| 2 |
拉链式双芯 |
15 |
10.07 |
2.4 X 4.8 |
0.094 x 0.188 |
980/220 |
580/130 |
