松套层绞式光缆
应用及描述
松套层绞式光缆非金属缆绳为工厂外部设计，易受电子干扰。
松套层绞式光缆包含5-36根光纤，由松套管和填充物总共3层围绕在中心加强键周围，加上PE外护套。
每根束管包含4-12根光纤，实心或多股钢丝加上聚乙烯通常被用作中心加强键。如果不需要金属
加强键，可以用FRP 作为中心加强键。纺轮沙或玻璃丝在束管周围形成保护并增加抗张强度。虽
然PE 是防水的首选，这种光缆的外护套可以选用PE,PVC或LSZH的任意一种。在直埋的情况下，
钢丝铠装和皱纹钢带铠装加一个可选择的PE 或 PVC内护套。在直埋的情况下，钢丝铠装和皱纹钢
带铠装加一个可选择的PE内护套。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11
光缆结构
光缆特性
- 松套管结构可提供环境保护
- 油膏填充的松套管可为光纤提供极为有效的保护
- 按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
- 光缆的重量很轻, 设计很灵活, 方便安装
- 防紫外线和防潮性能为室外应用提供了方便
- 光缆直径很小, 设计紧凑
- 提供中心加强件
- 有防白蚁和啮齿动物的设计备选
- 可选铝箔防潮层具备防电磁干扰性能
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |

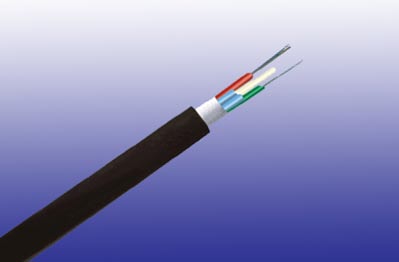

松套层绞式非铠装光缆参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-24 |
650 |
436.24 |
20.3 |
0.798 |
8000/1800 |
2650/595 |
| 26-36 |
716 |
480.54 |
21.6 |
0.849 |
8000/1800 |
2650/595 |
| 38-72 |
1008 |
676.51 |
25.2 |
0.991 |
8000/1800 |
2650/595 |
| 2-24 |
303 |
202.36 |
12.6*25.1 |
0.36*0.85 |
2670/600 |
890/200 |
| 36-72 |
332 |
222.82 |
11.1*23.5 |
0.44*0.93 |
2670/600 |
890/200 |
| 96-144 |
417 |
279.87 |
15.9*28.3 |
0.63*1.12 |
2670/600 |
890/200 |
| 2-24 |
389 |
261.07 |
12.6*25.1 |
0.50*0.99 |
2670/600 |
890/200 |
| 36-72 |
429 |
287.72 |
14.7*27.1 |
0.58*1.07 |
2670/600 |
890/200 |
| 96-144 |
571 |
383.22 |
20.2*32.6 |
0.80*1.29 |
2670/600 |
890/200 |
| 12-96 |
166 |
111.41 |
16.2 |
0.637 |
280 |
210 |
| 108-144 |
208 |
139.6 |
18.5 |
0.727 |
300 |
230 |
| 156-216 |
244 |
163.76 |
20.5 |
0.806 |
330 |
250 |

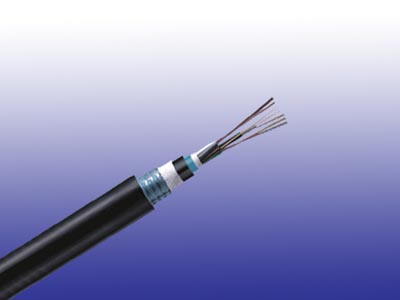

松套层绞式皱纹钢带铠装光缆参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-36 |
210 |
140.94 |
15 |
0.59 |
2670/600 |
800/180 |
| 38-72 |
230 |
154.36 |
15.5 |
0.61 |
2670/600 |
800/180 |
| 74-84 |
250 |
16 7.79 |
16.5 |
0.649 |
2670/600 |
800/180 |
| 76-96 |
270 |
181.21 |
17 |
0.669 |
2670/600 |
800/180 |
| 98-108 |
295 |
197.98 |
17.5 |
0.688 |
2670/600 |
800/180 |
| 110-120 |
320 |
214.77 |
18.5 |
0.728 |
2670/600 |
800/180 |
| 122-132 |
355 |
238.26 |
19 |
0.748 |
2670/600 |
800/180 |
| 134-144 |
370 |
248.32 |
20 |
0.787 |
2670/600 |
800/180 |
| 146-216 |
390 |
261.74 |
21 |
0.826 |
2670/600 |
800/180 |
| 218-264 |
455 |
305.37 |
22.5 |
0.885 |
2670/600 |
800/180 |
| 266-312 |
515 |
345.64 |
24 |
0.944 |
2670/600 |
800/180 |
| 314-360 |
580 |
389.26 |
26 |
1.023 |
2670/600 |
800/180 |

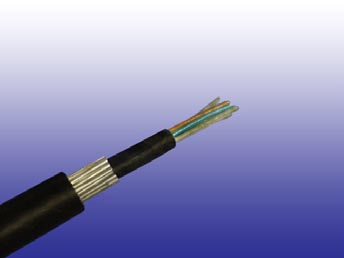

松套层绞式钢丝铠装光缆参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-36 |
700 |
469.8 |
21 |
0.826 |
8000/1800 |
2650/595 |
| 38-72 |
830 |
557.05 |
23.5 |
0.925 |
8000/1800 |
2650/595 |
| 74-84 |
870 |
583.89 |
24 |
0.944 |
8000/1800 |
2650/595 |
| 76-96 |
900 |
604.03 |
24.5 |
0.964 |
8000/1800 |
2650/595 |
| 98-108 |
950 |
637.58 |
26 |
1.023 |
8000/1800 |
2650/595 |
| 110-120 |
1000 |
671.14 |
27 |
1.062 |
8000/1800 |
2650/595 |
| 122-132 |
1050 |
704.7 |
28 |
1.102 |
8000/1800 |
2650/595 |
| 134-144 |
1100 |
738.26 |
29 |
1.141 |
8000/1800 |
2650/595 |
| 146-216 |
1300 |
872.48 |
31 |
1.22 |
8000/1800 |
2650/595 |
| 218-264 |
1400 |
939.6 |
33 |
1.299 |
8000/1800 |
2650/595 |
| 266-312 |
1500 |
1006.71 |
35 |
1.377 |
8000/1800 |
2650/595 |
| 314-360 |
1600 |
1073.83 |
37 |
1.456 |
8000/1800 |
2650/595 |
