8字形自承式架空光缆
应用及描述
8字形自承式光缆适用于远距离强电流的局间通信，电力传输。钢吊线结构保证抗张力强度，便于架空安装，经济合算。钢吊线与光缆成一体可以随意拉伸，扣紧。此光缆重量轻，抗张力强度大。
8字形自承式光缆由3层5-36根光纤绕中心加强构件绞合而成，外部挤上护套。每个套管内有4-12根光纤及防水凝胶填充。实芯或多股镀锌钢丝外部挤上聚乙烯护套作为吊线。中心加强构件可以作为介质纤维加强塑料，芳纶纱或玻璃纤维纱绕包在套管外保护其不受拉伸损坏。阻水凝胶填充分布在芯与芯之间，外面包有阻水带。外护套材料为聚乙烯，聚氯乙烯，低烟无卤，其中聚乙烯具有防水功能。如果需要直埋，加钢丝铠装或钢带铠装结构，内护套为聚乙烯或聚氯乙烯。一层铝带敷在护套内侧具有防水屏蔽作用。光缆和钢吊线之间用聚乙烯材料连接，呈8字形，撕列绳在护套内侧，方便移动护套。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11

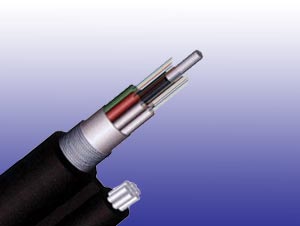

光缆结构
光缆特性
- 8字形自承式架空光缆适于自承式空中, 管道或直埋的安装环境
- 按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
- 撕裂绳的设计可以简单地将外护套移除
- 与现存8字形硬件兼容
- 柔韧的缓冲管使熔接和布线变得简单
- 充油松套管为光纤提供很好的保护
- 具备防紫外和防潮的特性, 可室外安装
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
8字形自承式架空光缆非铠装结构参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
| 2-24 |
303 |
202.36 |
12.6*25.1 |
0.36*0.85 |
2670/600 |
890/200 |
| 36-72 |
332 |
222.82 |
11.1*23.5 |
0.44*0.93 |
2670/600 |
890/200 |
| 96-144 |
417 |
279.87 |
15.9*28.3 |
0.63*1.12 |
2670/600 |
890/200 |
8字形自承式架空光缆铠装结构参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
| 2-24 |
389 |
261.07 |
12.6*25.1 |
0.50*0.99 |
2670/600 |
890/200 |
| 36-72 |
429 |
287.72 |
14.7*27.1 |
0.58*1.07 |
2670/600 |
890/200 |
| 96-144 |
571 |
383.22 |
20.2*32.6 |
0.80*1.29 |
2670/600 |
890/200 |
