电力电缆+信号电缆+ 单模紧包光缆,钢丝编织铠装TPU护套组合电缆

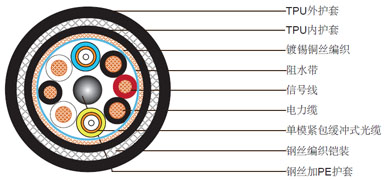

结构

电力电缆+信号电缆+ 单模紧包光缆,钢丝编织铠装TPU护套组合电缆

4x20AWG电力电缆

导体 20AWG多股镀锡铜丝
绝缘 交联聚乙烯(XLPE). 标称外径1.5mm
绝缘颜色 2x黑色和2x白色

2x24AWG信号电缆

导体 24AWG多股镀锡铜丝
绝缘 交联聚乙烯(XLPE). 标称外径1.1mm
绝缘颜色 红色和黑色

2Cx9/125um紧包式光缆

紧包式光纤 单模光纤满足ITU G.652D的要求
增强单元 芳纶纱
护套 PVC, 标称外径1.6mm
护套颜色 蓝色 & 黄色

成缆构成

中心增强单元 1.5mm钢丝加PE外被, 外径2.1mm
绕包带 阻水带
屏蔽 镀锡铜丝编织, 90%覆盖率
内护套 黑色TPU
铠装 钢丝编织, 直径0.2mm, 覆盖率80%
护套 TPU, 标称外径12.0mm.
护套颜色 黑色
电缆重量 250kg/km

光纤特性

ITU-TG.652D标准单模光纤 ITU-TG.655非零色散位移光纤 ITU-TG.656非零色散位移光纤
参数 单位
光纤代码 9 8 7
衰减, 松套管电缆 @1310nm ≤0.35 N/A N/A dB/km
@1550nm ≤0.22 ≤0.22 ≤0.22 dB/km
@1625nm ≤0.25 ≤0.26 ≤0.26 dB/km
衰减, 紧包缓冲式和半缓冲式电缆 @1310nm ≤0.38 N/A dB/km
@1550nm ≤0.28 N/A dB/km
色散分布 在1260和1360nm之间 ≤3.5 N/A N/A ps/(nm*km)
在1460和1530nm (S Band) N/A N/A 2.0-7.0 ps/(nm*km)
在1530和1565nm (C Band) ≤18 1.0-10.0 7.0-10.0 ps/(nm*km)
在1565和1625nm (L Band) ≤22 7.0-12.0 10.0-14.0 ps/(nm*km)
零色散波长 1310±11 1530-1560 1460-1565 nm
零色散斜率 0.093 0.093 0.093 ps/(nm2.km)
在1300nm和 1550nm的不连续点 0.1 0.1 0.1 dB
模场直径 @1300nm 9.3±0.5 N/A N/A um
@1550nm 10.4±0.8 8.5±0.6 9.0±0.5 um
光缆截止波长   ≤1260 ≤1450 ≤1450 nm
PMD (单一光缆)   ≤0.2 ≤0.2 ≤0.2 ps/km1/2
包层直径   125±1 125±1 125±1 um
芯/包层同心度误差   ≤0.5 ≤0.5 ≤0.6 um
包层不圆度   ≤1.0 ≤1.0 ≤1.0 %
包层不圆度   ≤1.0 ≤1.0 ≤1.0 %
覆层不圆度   ≤6.0 ≤6.0 ≤6.0 um
验收水平   100 (0.7) 100 (0.7) 100 (0.7) Kpsi/GN/m2
疲劳参数   ≥20 ≥20 ≥20
0? ~ +70? @ 1310 & 1550nm的温度特性   0.1 0.1 0.1 Db/km

光纤无接点

物理性能@20°C

20AWG电力电缆

导体电阻@ 20°C 35.3 ohm/km
绝缘电阻 ≥10GOhmxkm

24AWG信号电缆

导体电阻@ 20°C 95Ohm/km
绝缘电阻 ≥10GOhmxkm
最大拉力载荷 - 安装中: 1500N
- 工作中: 600N
最大压力载荷 1000N
最小弯曲半径 - 安装中: 20×OD
- 工作中: 10×OD
