防火钢丝铠装20芯防紫外线,阻燃LSZH 组合电缆

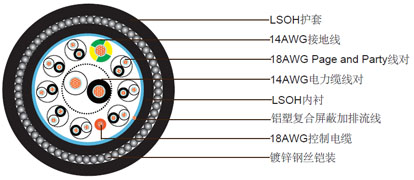

结构

防火钢丝铠装20芯防紫外线,阻燃LSZH 组合电缆

1对电力电缆和1接地线

导体 14AWG (19/0.361mm)退火铜
阻火带 麦拉/玻璃丝带
绝缘 交联聚乙烯(XLPE).厚度0.7mm
绝缘颜色 黑色和白色
接地线颜色 黄色-绿色

8 Party Line和Spare线对, 1 控制电缆

导体 18AWG (19/0.254mm)退火铜
阻火带 麦拉/玻璃丝带
绝缘 交联聚乙烯(XLPE). 厚度0.7mm
绝缘线对颜色 黑色 & 白色加数字标注
控制电缆颜色 橘色

成缆构成

线芯组成 电力线对,接地线, Party Line和Spare线对,和控制电缆总绞. 必要时增加填充.
粘合带 聚酯带绕包线芯
内衬 1.0mm 阻燃低烟无卤(LSOH)
铠装 1.6mm 钢丝铠装
护套 防紫外线, 阻燃LSZH. 厚度1.7mm,外径34.8±2.5mm
护套颜色 黑色
电缆重量 1722 kg/km

电气性能和物理性能 @20°C

电力线对,接地线

最大导体电阻 8.9Ohm/km at 20ºC
绝缘电阻 ≥1000 MOhmxkm

Party Line和Spare线对, 控制电缆

最大导体电阻 17.9Ohm/km at 20ºC
绝缘电阻 ≥1000 MOhmxkm
工作温度 -20°C/+90°C
额定电压 600/1000V

光纤特性

防火 IEC 60331
火焰传播 IEC60332-1 & IEC60332-3C
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
