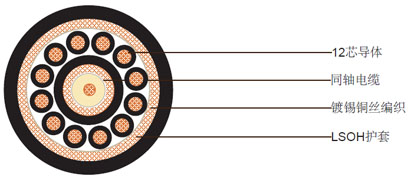

1芯同轴电缆 + 12芯电力缆, 镀锡铜丝编织聚氯乙烯护套组合电缆
结构
1x75Ohm 同轴电缆
| 导体 | 7/0.254mm多股镀锡铜丝s |
|---|---|
| 绝缘 | 发泡聚乙烯（PE）. 厚度1.46mm |
| 屏蔽 | 铜丝编织. 覆盖率≥ 95% |
| 护套 | 聚氯乙烯护套. 标称外径5.28mm |
| 护套颜色 | 黑色 |
12芯电力缆
| 导体 | 7/0.32mm多股镀锡铜丝s |
|---|---|
| 绝缘 | 聚氯乙烯（PVC）. 厚度0.4mm |
| 绝缘颜色 | 蓝色, 棕色和黄绿色 |
成缆构成
| 屏蔽 | 镀锡铜丝编织, 覆盖率80% |
|---|---|
| 外护套 | LSZH, 厚度0.8mm, 标称外径11.05mm |
| 护套颜色 | 黑色 |
电气性能和物理性能 @20°C
同轴电缆
| 标称阻抗 | 75Ohm |
|---|---|
| 标称电容 导体/屏蔽 | 56.7pF/m (17.3pF/ft) |
| 标称传输率 | 78% |
| 标称传播延迟 | 4.26ns/m (1.3ns/ft) |
| 标称导体直流电阻 | 0.047 Ohm/m (14.4 Ohm/1000ft) |
| 标称内屏蔽直流电阻 | 0.0084 Ohm/m (2.55 Ohm/1000ft) |
标称衰减
| 频率 (MHz) | 衰减 (dB/100m) | 衰减 (dB/100f t)) |
|---|---|---|
| 0.5 | 0.8 | 0.24 |
| 1 | 1.1 | 0.34 |
| 5 | 2.4 | 0.73 |
| 10 | 3.4 | 1.04 |
| 100 | 10.6 | 3.23 |
| 200 | 15.3 | 4.67 |
| 400 | 21.69 | 6.62 |
12芯电力缆
| 最大工作电压 | 300V |
|---|
成缆构成
| 最大工作电压 | 300V |
|---|---|
| 工作温度范围 | -30°C to +75°C |
| 最小弯曲半径 | 127mm |
