1xRG59 + 3x1.5电力电缆 + 2x1x2x24AWG数据线对,非铠装低烟无卤护套组合电缆

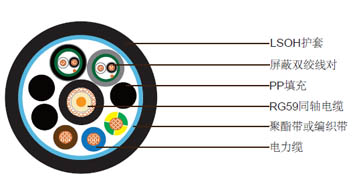

结构

1xRG59 + 3x1.5电力电缆 + 2x1x2x24AWG数据线对,非铠装低烟无卤护套组合电缆

1x75Ohm RG59 同轴电缆(位于电缆中心)

导体 0.58mm实心铜导体
绝缘 聚乙烯(PE). 厚度1.56mm
屏蔽 铜丝编织. 覆盖率≥ 95%
护套 低烟无卤护套. 标称外径6.15mm
护套颜色 黑色

2x1x2x24AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.2mm多股镀锡铜
绝缘 聚氯乙烯(PVC). 厚度0.4mm
绝缘颜色 黑色和白色
屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜排流线
护套 低烟无卤护套. 标称外径4.8mm. 厚度0.76mm
护套颜色 黑色和灰色

3x1.5mm²电力电缆 ( 位于同轴电缆周围)

导体 1.5mm²多股镀锡铜丝
绝缘 交联聚乙烯(XLPE). 标称外径3.0mm
绝缘颜色 蓝色, 棕色和黄绿色

成缆构成

填充 PE或PP
绕包带 聚酯带或编织带
外护套 LSZH, 标称外径16.0±1.0mm
护套颜色 黑色

电气性能和物理性能 @20°C

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 7.5dB/100m @50MHz

电力电缆

电阻 12.1Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 900Ohm/km
绝缘电阻 ≥1000 MOhmxkm

成缆构成

最小弯曲半径 160mm
工作温度 -35°C/+80°C

防火性能

烟密度 IEC61034-1/2
无卤 IEC60754-1/2
火焰传播 IEC60332
