1xRG6 + 3x2.5电力电缆 + 2x1x2x22AWG数据线对,钢丝编织铠装低烟无卤护套组合电缆

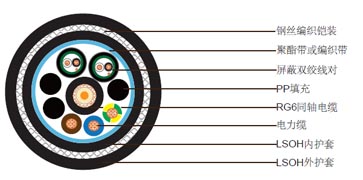

结构

1xRG6 + 3x2.5电力电缆 + 2x1x2x22AWG数据线对,钢丝编织铠装低烟无卤护套组合电缆

1x75Ohm RG6同轴电缆(位于电缆中心)

导体 1.02mm实心裸铜
绝缘 聚乙烯(PE). 直径4.57mm.
屏蔽 1 铝塑复合带
屏蔽 2 铜丝编织. 覆盖率95%
护套 低烟无卤护套. 标称外径6.91mm.
护套颜色 黑色

2x1x2x22AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.254mm多股镀锡铜
绝缘 聚氯乙烯(PVC). 厚度0.50mm.
绝缘颜色 白色和黑色
单对屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜
护套 低烟无卤护套. 厚度0.5mm.
护套颜色 黑色加白色数字标注

3x2.5mm²电力电缆 ( 位于同轴电缆周围)

导体 2.5mm²多股镀锡铜
绝缘 交联聚乙烯(XLPE). 外径3.6mm
绝缘颜色 蓝色, 棕色和黄绿色

成缆构成

填充 PE或PP
绕包带 聚酯带或编织带
内护套 黑色低烟无卤(LSZH), 厚度0.75mm
铠装 钢丝编织, 直径0.2mm, 覆盖率95%
外护套 LSZH, 厚度1.5mm, 标称外径21.0mm.
护套颜色 黑色
电缆重量 485kg/km

电气性能和物理性能@20°C

同轴电缆

导体电阻@ 20°C 22 ohm/km
阻抗 75±3Ohm (@1MHz)
最大衰减 5.2dB/100m @50MHz

电力电缆

导体电阻@ 20°C 7.41Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 490Ohm/km
绝缘电阻 ≥1000 MOhmxkm
