1xRG11 + 3x3电力电缆 + 2x1x2x24AWG数据线对，钢丝编织铠装低烟无卤护套组合电缆

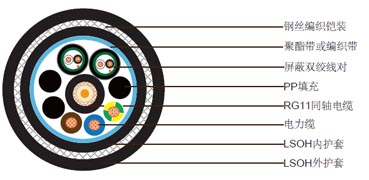

结构

1xRG11 + 3x3电力电缆 + 2x1x2x24AWG数据线对，钢丝编织铠装低烟无卤护套组合电缆

1x75Ohm RG11 同轴电缆(位于电缆中心)

导体 1.63mm实心裸铜
绝缘 聚乙烯（PE）. 厚度7.25mm.
屏蔽 铜丝编织. 覆盖率95%
护套 低烟无卤护套. 标称外径10.3mm.
护套颜色 黑色

2x1x2x24AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.2mm多股镀锡铜
绝缘 聚氯乙烯（PVC）. 厚度0.47mm.
绝缘颜色 白色和黑色
单对屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜
护套 低烟无卤护套. 标称外径4.8mm. 厚度0.76mm.
护套颜色 黑色和灰色

3x3mm²电力电缆 ( 位于同轴电缆周围)

导体 12AWG (3mm²多股镀锡铜
绝缘 交联聚乙烯（XLPE）. 厚度0.85mm. 外径3.65mm
绝缘颜色 蓝色, 棕色和黄绿色

成缆构成

填充 PP (位于同轴电缆周围)
绕包带 聚酯带
内护套 黑色低烟无卤（LSZH）, 厚度0.8mm
铠装 钢丝编织, 覆盖率85%
外护套 LSZH, 厚度1.5mm, 标称外径26.0mm
护套颜色 黑色

电气性能和物理性能@20°C

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 3.3dB/100m @50MHz

电力电缆

电阻 6.6Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 900Ohm/km
绝缘电阻 ≥1000 MOhmxkm

成缆构成

最小弯曲半径 420mm
工作温度 -35°C/+80°C

防火性能

火焰传播 IEC60332-1
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
