3x2.5电力电缆+4芯光缆,钢丝铠装低烟无卤护套组合电缆

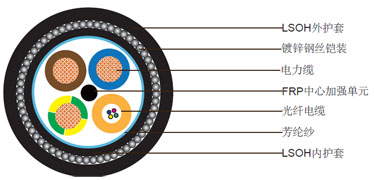

结构

3x2.5电力电缆+4芯光缆,钢丝铠装低烟无卤护套组合电缆

3x2.5mm² 电力电缆

导体 50/0.25mm多股铜丝
绝缘 交联聚乙烯(XLPE). 厚度0.7mm. 外径3.5mm
绝缘颜色 蓝色, 棕色和黄绿色

4芯光缆, G652D ( 中心单元周围 )

光纤数 4 光纤
松套管 外径: 3.5mm (松套管外加PVC或PE护套,必要时)

成缆构成

中心增强单元 钢丝中心增强单元,必要时加PE涂层
增强单元 芳纶纱螺旋缠绕于线芯外
内护套 LSZH, 厚度1.0mm
铠装 镀锌钢丝铠装, 外径: 0.9mm
护套 LSZH, 厚度1.6mm, 标称外径17.0mm
护套颜色 黑色

光纤特性

4芯光缆, G652D ( 中心单元周围 )

参数 ITU-TG.652D标准单模光纤 ITU-TG.655非零色散位移光纤 ITU-TG.656非零色散位移光纤
单位
光纤代码 9 8 7
衰减, 松套管电缆 @1310nm ≤0.35 N/A N/A dB/km
@1550nm ≤0.22 ≤0.22 ≤0.22 dB/km
@1625nm ≤0.25 ≤0.26 ≤0.26 dB/km
衰减, 紧包缓冲式和半缓冲式电缆 @1310nm ≤0.38 N/A dB/km
@1550nm ≤0.28 N/A dB/km
色散分布 在1260和1360nm之间 ≤3.5 N/A N/A ps/(nm*km)
在1460和1530nm (S Band) N/A N/A 2.0-7.0 ps/(nm*km)
在1530和1565nm (C Band) ≤18 1.0-10.0 7.0-10.0 ps/(nm*km)
在1565和1625nm (L Band) ≤22 7.0-12.0 10.0-14.0 ps/(nm*km)
零色散波长 1310±11 1530-1560 1460-1565 nm
零色散斜率 0.093 0.093 0.093 ps/(nm2.km)
在1300nm和 1550nm的不连续点 0.1 0.1 0.1 dB
模场直径 @1300nm 9.3±0.5 N/A N/A um
@1550nm 10.4±0.8 8.5±0.6 9.0±0.5 um
光缆截止波长 ≤1260 ≤1450 ≤1450 nm
PMD (单一光缆) ≤0.2 ≤0.2 ≤0.2 ps/km1/2
包层直径 125±1 125±1 125±1 um
芯/包层同心度误差 ≤0.5 ≤0.5 ≤0.6 um
包层不圆度 ≤1.0 ≤1.0 ≤1.0 %
覆层不圆度 ≤6.0 ≤6.0 ≤6.0 %
涂层直径 245±10 245±10 245±10 um
验收水平 100 (0.7) 100 (0.7) 100 (0.7) Kpsi/GN/m2
疲劳参数 ≥20 ≥20 ≥20
0? ~ +70? @ 1310 & 1550nm
的温度特 0.1 0.1 0.1 Db/km

光纤无接点

物理性能

张力强度

短期 600N
长期 1500N

光纤特性

火焰传播 IEC60332-1
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
