RG 58 URM(URM 76)同轴电缆

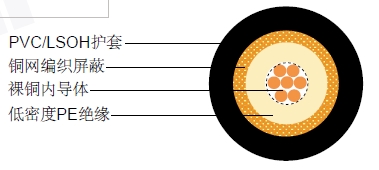

结构

| 内导体 |
裸铜 |
7 x 0.32 mm |
| 绝缘 |
低密度PE |
Φ2.95 ± 0.10mm |
| 外导体 (屏蔽) |
裸铜 |
96 x 0.12 mm |
| 屏蔽覆盖率 |
|
86% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ± 0.10mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
32 Ohm/Km |
| 外导体电阻 |
17.5 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
15.4 Kg/Km |
| 电缆重量(大约) |
36.9 Kg/Km |
| 屏蔽有效性 |
>55 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
9.4 |
2.87 |
| 100 |
13.5 |
4.12 |
| 200 |
19.9 |
6.07 |
| 400 |
29.2 |
8.90 |
| 500 |
33.2 |
10.12 |
| 600 |
36.8 |
11.22 |
| 860 |
45.6 |
13.90 |
| 1000 |
50.4 |
15.37 |
回波损耗
| 30 |
300 MHz>28dB |
| 300 |
600 MHz>24dB |
| 600 |
900 MHz>22dB |
|
