RG 213 URM(URM67)同轴电缆

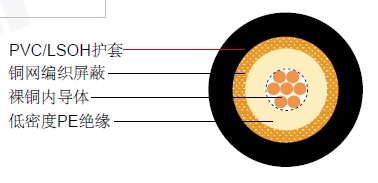

结构

| 内导体 |
裸铜 |
7 x 0.75 mm |
| 绝缘 |
低密度PE |
Φ7.25 ±0.18 mm |
| 外导体 (屏蔽) |
裸铜 |
192 x 0.18 mm |
| 屏蔽覆盖率 |
|
98% |
| 护套 |
PVC /低烟无卤 |
Φ10.3 ±0.18 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
6.0 Ohm/Km |
| 外导体电阻 |
4.0 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
79.4 Kg/Km |
| 电缆重量(大约) |
165.5 Kg/Km |
| 屏蔽有效性 |
>55 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
4.5 |
1.37 |
| 100 |
6.7 |
2.04 |
| 200 |
9.9 |
3.02 |
| 400 |
14.3 |
4.36 |
| 500 |
16.1 |
4.91 |
| 600 |
17.8 |
5.43 |
| 860 |
22.1 |
6.74 |
| 1000 |
24.3 |
7.41 |
回波损耗
| 30 |
300 MHz>31dB |
| 300 |
600 MHz>28dB |
| 600 |
900 MHz>27dB |
|
