Tri-RG403同轴电缆

Tri-RG403同轴电缆Tri-RG403同轴电缆

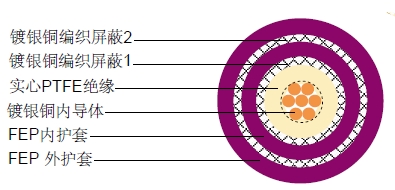

结构

内导体 镀银铜包钢(SCCS) 7 x 0.10 mm
绝缘 实心 PTFE Φ0.84±0.10
外导体 (屏蔽 1) 镀银铜(0.1mm) Φ1.30±0.10
内导体 FEP Φ1.90±0.10
外导体 (屏蔽 2) 镀银铜(0.1mm) Φ2.35±0.10
外导体 FEP Φ2.95±0.10

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 94 pF/m
传播速度 70%
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作电压(最大) 0.5 KV
测试电压
工作温度范围 -55°C - +200 °C
电缆重量(大约) 21 Kg/Km
屏蔽有效性 >60 dB

衰减

频率 (MHz) 衰减 (dB/100 m) 最大 衰减(dB/100ft)
100 50 15.2
200 67 20.4
400 95 29.0
900 145 44.2
1200 165 50.3
1500 185 56.4
1800 204 62.2
2000 215 65.5
2500 240 73.2
