  首页产品同轴电缆

Tri-RG400同轴电缆

Tri-RG400同轴电缆Tri-RG400同轴电缆

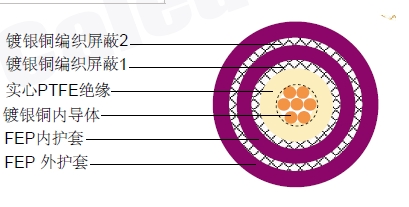

结构

内导体 镀银铜 19 x 0.20mm
绝缘 实心 PTFE Φ2.95 ±0.10mm
外导体 (屏蔽 1) 镀银铜(0.13mm) Φ3.55 ±0.10mm
内导体 FEP Φ4.30 ±0.10mm
外导体 (屏蔽 2) 镀银铜(0.13mm) Φ4.90 ±0.10mm
外导体 FEP Φ5.70 ±0.10mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 94 pF/m
传播速度 70%
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作电压(最大) 1.8 KV
测试电压
工作温度范围 -55°C - +200 °C
电缆重量(大约) 78 Kg/Km
屏蔽有效性 >60 dB

衰减

频率 (MHz) 衰减 (dB/100 m) 最大 衰减(dB/100ft)
100 15 4.6
200 22 6.7
400 31 9.4
900 47 14.3
1200 55 16.8
1500 62 18.9
1800 68 20.7
2000 72 21.9
2500 81 24.7
