Tri-RG393同轴电缆

Tri-RG393同轴电缆Tri-RG393同轴电缆

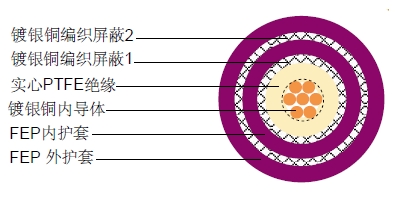

结构

内导体 镀银铜 7 x 0.80 mm
绝缘 实心 PTFE Φ7.25 ±0.10 mm
外导体 (屏蔽 1) 镀银铜(0.16mm) Φ7.95 ±0.10 mm
内导体 FEP Φ9.00 ±0.10 mm
外导体 (屏蔽 2) 镀银铜(0.2mm) Φ9.90 ±0.10 mm
外导体 FEP Φ11.10 ±0.10 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 94 pF/m
传播速度 70%
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作电压(最大) 4.4 KV
测试电压
工作温度范围 -55°C - +200 °C
电缆重量(大约) 290 Kg/Km
屏蔽有效性 >60 dB

衰减

频率 (MHz) 衰减 (dB/100 m) 最大 衰减(dB/100ft)
100 7 2.1
200 10 3.0
400 14 4.3
900 22 6.7
1200 25 7.6
1500 29 8.8
1800 32 9.8
2000 34 10.4
2500 39 11.9
