SR047/M17同轴电缆

SR047/M17同轴电缆SR047/M17同轴电缆

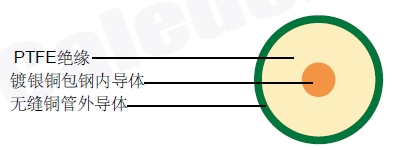

结构

内导体 镀银铜包钢 Φ0.28mm
绝缘 PTFE Φ0.92±0.1mm
外导体 类性1: 无缝铜管 Φ1.20±0.1mm
类性2: 无缝镀锡铜管(TP)
类性3: 无缝镀银铜管(SP)

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 95 pF/m
传播速度 -
绝缘电阻 -
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作温度范围 -55°C - +125 °C
外导体可承受最高温度 175°C
最小弯曲半径 4.2 mm

衰减

频率(GHz) 最大衰减(dB/100m) 最大衰减(dB/100ft)
0.5 79 24.1
1 113 34.4
5 259 78.9
10 374 114.0
20 544 165.8
