SLS 64955同轴电缆

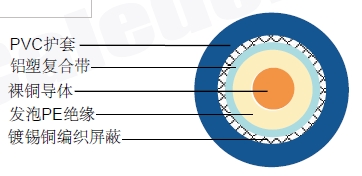

结构
| 内导体 |
裸铜 |
1.40 mm |
| 绝缘 |
发泡PE |
Φ6.4 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
192 x 0.15 mm |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
PVC |
Φ9.20 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
53 pF/m |
| 传播速度 |
84% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
11.5 Ohm/Km |
| 外导体电阻 |
5.5 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
49.2 Kg/Km |
| 电缆重量(大约) |
109.2 Kg/Km |
| 屏蔽有效性 |
>84 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
3.4 |
1.04 |
| 200 |
7.4 |
2.26 |
| 470 |
10.7 |
3.26 |
| 860 |
14.8 |
4.51 |
| 1000 |
16.3 |
4.97 |
| 1350 |
19.4 |
5.91 |
| 1500 |
20.8 |
6.34 |
| 1750 |
22.5 |
6.86 |
| 2150 |
25.3 |
7.71 |
| 2400 |
27.0 |
8.23 |
回波损耗
| 30 |
470 MHz>29dB |
| 470 |
860 MHz>27dB |
| 860 |
2400 MHz>23dB |
|
