SLS 50755同轴电缆

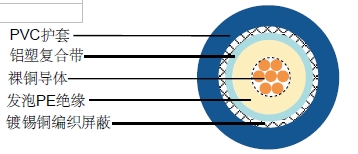

结构
| 内导体 |
裸铜 |
7 x 0.40 mm |
| 绝缘 |
发泡PE |
Φ4.95 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
96 x 0.15 mm |
| 屏蔽覆盖率 |
|
71% |
| 护套 |
蓝色 PVC |
Φ7.00 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
53 pF/m |
| 传播速度 |
84% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
20.5 Ohm/Km |
| 外导体电阻 |
13.5 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
24.6 Kg/Km |
| 电缆重量(大约) |
56.25 Kg/Km |
| 屏蔽有效性 |
>85 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
4.4 |
1.34 |
| 230 |
9.5 |
2.90 |
| 470 |
13.7 |
4.18 |
| 860 |
19.2 |
5.85 |
| 1000 |
21.0 |
6.40 |
| 1350 |
24.7 |
7.53 |
| 1500 |
26.6 |
8.11 |
| 1750 |
28.7 |
8.75 |
| 2150 |
32.4 |
9.88 |
| 2400 |
34.7 |
10.58 |
回波损耗
| 30 |
470 MHz>30dB |
| 470 |
860 MHz>26dB |
| 860 |
2400 MHz>22dB |
|
