SLS 37885同轴电缆

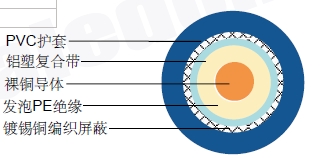

结构
| 内导体 |
裸铜 |
0.8 mm |
| 绝缘 |
发泡PE |
Φ3.65 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
96 x 0.15 mm |
| 屏蔽覆盖率 |
|
88% |
| 护套 |
PVC |
Φ5.90 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
56 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
35 Ohm/Km |
| 外导体电阻 |
12.5 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
21.8 Kg/Km |
| 电缆重量(大约) |
49.5 Kg/Km |
| 屏蔽有效性 |
>90 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
6.0 |
1.83 |
| 230 |
12.5 |
3.81 |
| 470 |
18.2 |
5.55 |
| 860 |
25.5 |
7.77 |
| 1000 |
27.9 |
8.51 |
| 1350 |
32.6 |
9.94 |
| 1500 |
34.9 |
10.64 |
| 1750 |
37.6 |
11.46 |
| 2150 |
42.3 |
12.90 |
| 2400 |
45.4 |
13.84 |
回波损耗
| 30 |
470 MHz>32dB |
| 470 |
860 MHz>30dB |
| 860 |
2400 MHz>26dB |
|
