SF141(柔软RG 402)同轴电缆

SF141(柔软RG 402)同轴电缆SF141(柔软RG 402)同轴电缆

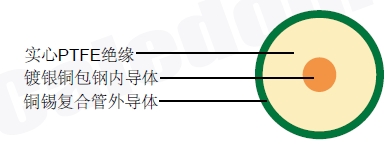

结构

内导体 镀银铜包钢 Φ0.91mm
绝缘 实心 PTFE Φ2.98±0.10mm
外导体 镀锡铜 Φ3.58±0.10mm
屏蔽覆盖率   100%

电气和物理性能

特性阻抗 50±2 Ohm
标称电容 95.1 pF/m
传播速度 -
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
最大工作电压 1.9KV
工作温度范围 -55°C - +155 °C
最小弯曲半径 8 mm

衰减

频率(GHz) 最大衰减(dB/100m) 最大衰减(dB/100ft)
0.5 26 8.0
1 39 12.0
5 99 30.0
10 152 46.0
20 239 73.0
