SF047-FEP同轴电缆

SF047-FEP同轴电缆SF047-FEP同轴电缆

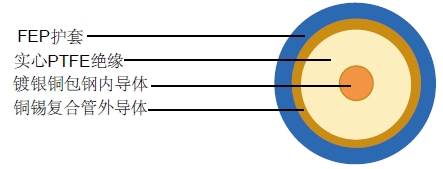

结构

内导体 镀银铜包钢 Φ0.31 mm
绝缘 实心 PTFE Φ0.94 ± 0.10 mm
外导体 镀锡铜 Φ1.19 ± 0.10mm
屏蔽覆盖率   100%
护套 FEP Φ1.60 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 95 pF/m
传播速度 -
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
最大工作电压 1.5KV
工作温度范围

衰减

频率(GHz) 最大 衰减(dB/100m) 最大 衰减(dB/100ft) 0.5
1 116 35.4
5 269 82.0
10 392 119.5
20 577 175.9
