RH 200 INT同轴电缆

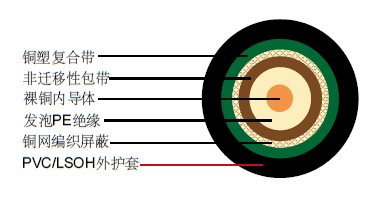

结构
| 内导体 |
裸铜 |
2.5 mm |
| 绝缘 |
充气 PE |
Φ6.90 ±0.20 mm |
| 外导体 (屏蔽 1) |
铜塑聚酯带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
裸铜 |
192 x 0.15 mm |
| 屏蔽覆盖率 |
|
96% |
| 包带 |
非迁移性包带 |
h.27mm |
| 护套 |
PVC /低烟无卤 |
Φ10.30 ±0.20 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
80 pF/m |
| 传播速度 |
84% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
3.7 Ohm/Km |
| 外导体电阻 |
5.5 Ohm/Km |
| 工作温度范围 |
-40 °C - +75 °C |
| 铜重量 |
88.5 Kg/Km |
| 电缆重量(大约) |
148 Kg/Km |
| 屏蔽有效性 |
>85 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ift) |
| 50 |
2.5 |
0.76 |
| 100 |
3.6 |
1.10 |
| 400 |
7.9 |
2.41 |
| 600 |
10.1 |
3.08 |
| 860 |
12.1 |
3.69 |
| 1000 |
13.2 |
4.02 |
| 1750 |
18.7 |
5.70 |
| 2400 |
22.2 |
6.77 |
回波损耗
| 30 |
300 MHz>25dB |
| 300 |
600 MHz>22dB |
| 600 |
900 MHz>18dB |
|
