RG 8 LRP同轴电缆

RG 8 LRP同轴电缆RG 8 LRP同轴电缆

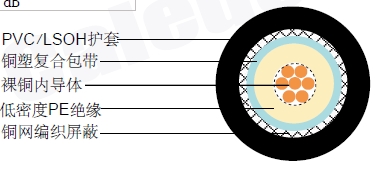

结构

内导体 裸铜 7 x 0.75 mm
绝缘 低密度PE Φ7.25 ±0.18 mm
外导体 (屏蔽 1) 铜塑聚酯带
屏蔽覆盖率   100%
外导体 (屏蔽 2) 裸铜 128 x 0.10 mm
屏蔽覆盖率   57%
护套 PVC /低烟无卤 Φ10.40 ±0.18 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 100 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 6 Ohm/Km
外导体电阻 13 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 45.3 Kg/Km
电缆重量(大约) 137.9 Kg/Km
屏蔽有效性 >80 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ift)
50 3.7 1.13
100 5.4 1.65
400 11.7 3.57
600 14.6 4.45
860 18.1 5.52
1000 19.6 5.98
1750 28.8 8.78
2400 35.1 10.70

回波损耗

30 300 MHz>30dB
300 600 MHz>27dB
600 900 MHz>23dB
