RG 8 A/U同轴电缆

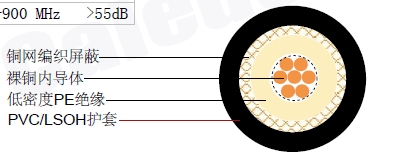

结构

RG 8 A/U同轴电缆RG 8 A/U同轴电缆

内导体 裸铜 7 x 0.72 mm
绝缘 低密度PE Φ7.25 ± 0.18 mm
外导体 (屏蔽) 裸铜 192 x 0.2 mm
屏蔽覆盖率   98%
护套 PVC /低烟无卤 Φ10.4 ± 0.18 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 97 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 6.2 Ohm/Km
外导体电阻 4.0 Ohm/Km
工作温度范围 -30 °C - +70 °C
测试/工作电压(最大) 10KV/5KV
铜的重量 84.3 Kg/Km
电缆重量(大约) 171.5 Kg/Km
屏蔽有效性 100-900 MHz>55dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ift)
50 4.5 1.37
100 6.7 2.04
200 9.9 3.02
400 14.3 4.36
500 16.1 4.91
600 17.8 5.43
860 22.1 6.74
1000 24.3 7.41

回波损耗

30 300 MHz>31dB
300 600 MHz>28dB
600 900 MHz>27dB
