RG 6 四层屏蔽同轴电缆

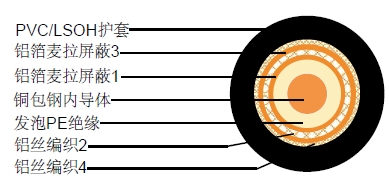

结构

| 内导体 |
铜包钢(CCS) |
Φ1.02 mm |
| 绝缘 |
发泡PE |
Φ4.60 ±0.20 mm |
| 包带 屏蔽(屏蔽 1) |
铝箔麦拉 |
≥25% |
| 编织屏蔽(屏蔽 2) |
铝丝 |
80 x 0.12mm |
| 屏蔽覆盖率 |
|
≥60% |
| 包带 屏蔽(屏蔽 3) |
铝箔麦拉 |
≥25% |
| 编织屏蔽(屏蔽 4) |
铝丝 |
64 x 0.12 mm |
| 屏蔽覆盖率 |
|
≥40% |
| 护套 |
PVC /低烟无卤 |
Φ7.55 ±0.20 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
54 pF/m |
| 传播速度 |
82% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 导体电阻 |
< 24.1 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 电缆重量(大约) |
59.8 Kg/Km |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ift) |
| 50 |
4.8 |
1.5 |
| 100 |
6.7 |
2.0 |
| 200 |
9.3 |
2.8 |
| 500 |
15.0 |
4.6 |
| 600 |
16.9 |
5.1 |
| 800 |
19.4 |
5.9 |
| 1000 |
21.6 |
6.6 |
| 1350 |
24.2 |
7.4 |
| 1750 |
28.0 |
8.4 |
| 2150 |
31.5 |
9.6 |
| 2400 |
32.8 |
10.0 |
| 3000 |
37.9 |
11.5 |
|
