RG 6同轴电缆

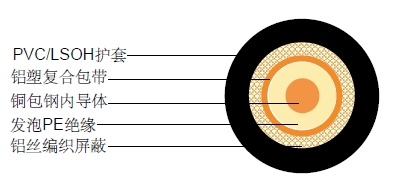

结构

RG 6同轴电缆RG 6同轴电缆

内导体 铜包钢 (CCS) Φ1.02 mm
绝缘 发泡PE Φ4.57 ±0.20 mm
包带 屏蔽(屏蔽 1) 铝塑复合聚酯带
屏蔽覆盖率   100%
外导体(屏蔽 2) 铝丝 96 x 0.12 mm
屏蔽覆盖率   82%
护套 PVC /低烟无卤 Φ6.91 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 54 pF/m
传播速度 83%
绝缘电阻 >5000 Mohm.Km
内导体电阻 21.7 Ohm/Km
外导体电阻 24.1Ohm/Km
工作温度范围 -30 °C - +70 °C
电缆重量(大约) 45 Kg/Km

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ift)
50 5.0 1.5
100 6.7 2.0
200 9.5 2.9
400 14.1 4.2
700 19.9 6.0
900 23.2 7.0
1000 24.8 7.5
1350 29.9 9.0
1750 35.1 10.5
2150 37.9 11.4
2500 39.0 11.7
