RG 6/U4同轴电缆

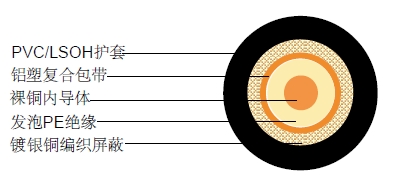

结构

RG 6/U4同轴电缆RG 6/U4同轴电缆

内导体 裸铜 Φ1.02 mm
绝缘 发泡PE Φ4.60 ±0.20 mm
包带 屏蔽(屏蔽 1) 铝箔
屏蔽覆盖率   100%
外导体(屏蔽 2) 镀锡铜 64 x 0.12 mm
屏蔽覆盖率   60%
护套 PVC /低烟无卤 Φ6.80 ±0.20 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 53 pF/m
传播速度 83%
绝缘电阻 >5000 Mohm.Km
内导体电阻 23.1 Ohm/Km
外导体电阻 28Ohm/Km
工作温度范围 -30 °C - +70 °C
电缆重量(大约) 46 Kg/Km

衰减

频率(MHz) 衰减(dB/100 m) 衰减(dB/100ft)
50 4.5 1.4
100 6.2 1.9
200 8.9 2.7
500 15.1 4.6
600 16.8 5.1
800 19.0 5.8
1000 21.5 6.6
1350 24.9 7.6
1750 28.3 8.6
2150 31.1 9.5
2400 33.3 10.1
