RG 6/U同轴电缆

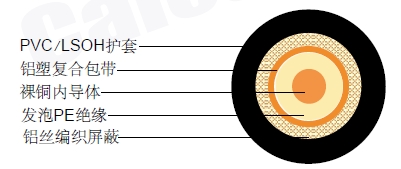

结构

RG 6/U同轴电缆RG 6/U同轴电缆

内导体 裸铜 Φ1.02 mm
绝缘 发泡PE Φ4.57 ±0.20 mm
包带 屏蔽(屏蔽 1) 铝箔
屏蔽覆盖率   100%
外导体(屏蔽 2) 铝丝 96 x 0.12 mm
屏蔽覆盖率   70%
护套 PVC /低烟无卤 Φ7.00 ±0.20 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 54 pF/m
传播速度 82%
绝缘电阻 >5000 Mohm.Km
内导体电阻 23.1 Ohm/Km
外导体电阻 31Ohm/Km
工作温度范围 -30 °C - +70 °C
电缆重量(大约) 43 Kg/Km

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ift)
50 5.0 1.5
100 6.4 1.96
200 9.2 2.8
500 14.5 4.4
600 15.9 4.9
800 17.7 5.4
1000 21.9 6.7
1350 24.9 7.6
1750 29.0 8.8
2050 33.1 10.1
2400 36.4 11.1
