RG 59 PK同轴电缆

RG 59 PK同轴电缆RG 59 PK同轴电缆

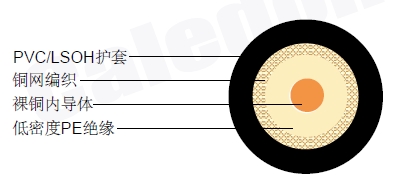

结构

内导体 铜包钢(CCS) 0.58 mm
绝缘 低密度PE Φ3.70 ±0.10 mm
外导体 (屏蔽) 裸铜 120 x 0.10 mm
屏蔽覆盖率   77%
护套 PVC /低烟无卤 Φ6.15 ±0.10 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 67 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 158 Ohm/Km
外导体电阻 19.5 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 11.1 Kg/Km
电缆重量(大约) 45.7 Kg/Km
屏蔽有效性 >50 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ft)
50 7.6 2.32
100 11.1 3.38
200 16.2 4.94
400 23.2 7.07
500 26.2 7.99
600 29.3 8.93
860 35.5 10.82
1000 38.7 11.80

回波损耗

30 300 MHz>31dB
300 600 MHz>28dB
600 900 MHz>24dB
