RG 59 FX同轴电缆

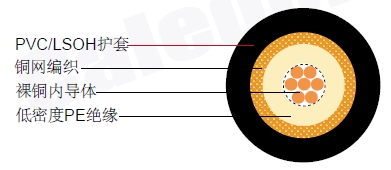

结构
| 内导体 |
裸铜 |
7 x 0.20 mm |
| 绝缘 |
低密度PE |
Φ3.70 ± 0.10 mm |
| 外导体 |
裸铜 |
160 x 0.10 mm |
| 屏蔽覆盖率 |
|
92% |
| 护套 |
PVC /低烟无卤 |
Φ6.20 ± 0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
82 Ohm/Km |
| 外导体电阻 |
15 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
14.0 Kg/Km |
| 电缆重量(大约) |
49.4 Kg/Km |
| 屏蔽有效性 |
>55 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) |
| 50 |
7.9 |
2.41 |
| 100 |
11.5 |
3.51 |
| 200 |
16.8 |
5.12 |
| 400 |
24.1 |
7.35 |
| 500 |
27.3 |
8.32 |
| 600 |
30.4 |
9.27 |
| 860 |
36.8 |
11.22 |
| 1000 |
40.1 |
12.23 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>25dB |
| 600 |
900 MHz>22dB |
