RG 59 DS同轴电缆

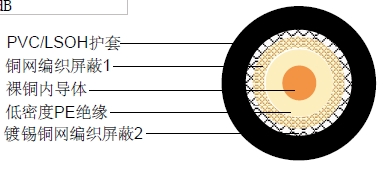

结构
| 内导体 |
裸铜 |
0.6 mm |
| 绝缘 |
低密度PE |
Φ3.70 ±0.10 mm |
| 外导体 (屏蔽 1) |
裸铜 |
120 x 0.12 mm |
| 屏蔽覆盖率 |
|
86% |
| 外导体 (屏蔽 2) |
镀锡铜 |
120 x 0.12 mm |
| 屏蔽覆盖率 |
|
86% |
| 护套 |
PVC /低烟无卤 |
Φ6.10 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
62 Ohm/Km |
| 外导体电阻 |
8.5 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
29.9 Kg/Km |
| 电缆重量(大约) |
59.8 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ift) |
| 50 |
7.2 |
2.20 |
| 100 |
10.5 |
3.20 |
| 200 |
15.5 |
4.73 |
| 400 |
22.3 |
6.80 |
| 500 |
25.1 |
7.65 |
| 600 |
28.0 |
8.54 |
| 860 |
33.9 |
10.34 |
| 1000 |
37.0 |
11.28 |
回波损耗
| 30 |
300 MHz>31dB |
| 300 |
600 MHz>28dB |
| 600 |
900 MHz>24dB |
|
