RG59 + 2 x 1.50mm2+ 2 x 0.25mm2同轴电缆

RG59 + 2 x 1.50mm2+ 2 x 0.25mm2同轴电缆

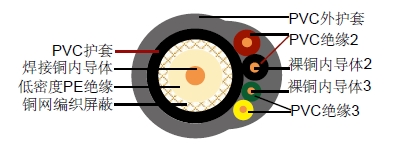

结构

内导体 1 铜包钢(CCS) 0.58 mm
绝缘 低密度PE Φ3.70 ±0.10 mm
外导体(屏蔽) 裸铜 180 x 0.10 mm
屏蔽覆盖率   94%
护套 PVC Φ6.20 ±0.10 mm
内导体 2 裸铜 2x1.5mm2
绝缘 2 PVC 2 xΦ2.60 ±0.10 mm
内导体 3 裸铜 2x 0.25mm2
绝缘 3 PVC 2 x Φ1.15 ±0.10 mm
外护套 PVC/低烟无卤 Φ10.90 ±0.30 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 67 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 158 Ohm/Km
外导体电阻 11 Ohm/Km
工作温度范围 -25°C - +80 °C
线芯电阻0.25mm2/1.50mm2 75 Ohm/Km / 12 Ohm/Km
工作电压(最大) 0.25 KV/0.3 KV
测试电压 1.2 KV/2.0 KV
铜重量 33.1 Kg/Km
电缆重量(大约) 153.4 Kg/Km
屏蔽有效性 >55 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100 ft)
50 7.4 2.26
100 10.7 3.26
200 15.7 4.79
400 22.7 6.92
500 25.7 7.84
600 28.7 8.75
860 34.8 10.61
1000 38.0 11.59

回波损耗

30 300 MHz>31dB
300 600 MHz>28dB
600 900 MHz>24dB
