M17/155-RG 58(RG58 C/U)同轴电缆

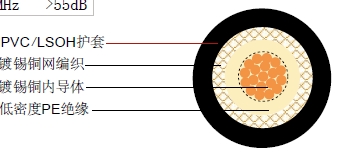

结构

| 内导体 |
镀锡铜 |
19 x 0.18 mm |
| 绝缘 |
低密度PE |
Φ2.95 ± 0.10 |
mm |
| 外导体 (屏蔽) |
镀锡铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ± 0.10 |
mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
37.5 Ohm/Km |
| 外导体电阻 |
16.5 Ohm/Km |
| 测试/工作电压(最大) |
5 KV/2.5 KV |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜的重量 |
18.7 Kg/Km |
| 电缆重量(大约) |
39.9 Kg/Km |
| 屏蔽有效性 |
100-900 MHz>55dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
10.8 |
3.29 |
| 100 |
16.0 |
4.88 |
| 200 |
24.0 |
7.32 |
| 400 |
37.7 |
11.49 |
| 500 |
41.3 |
12.59 |
| 600 |
49.7 |
15.15 |
| 860 |
64.2 |
19.57 |
| 1000 |
70.0 |
21.34 |
回波损耗
| 30 |
300 MHz>27dB |
| 300 |
600 MHz>23dB |
| 600 |
900 MHz>22dB |
|
