M17/28-RG 58(RG 58)同轴电缆

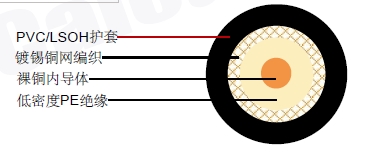

结构

| 内导体 |
裸铜 |
Φ0.80 ±0.025 mm |
| 绝缘 |
低密度PE |
Φ2.95 ±0.10 mm |
| 外导体 |
镀锡铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
Nom.53±3 Ohm |
| 标称电容 |
94 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
35.0 Ohm/Km |
| 外导体电阻 |
16.5 Ohm/Km |
| 测试/工作电压(最大) |
5 KV/2 KV |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜的重量 |
18.7 Kg/Km |
| 电缆重量(大约) |
39.9 Kg/Km |
| 屏蔽有效性 |
100-900 MHz>55dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) |
| 50 |
9.1 |
2.77 |
| 100 |
13.1 |
3.99 |
| 200 |
19.4 |
5.91 |
| 400 |
28.4 |
8.66 |
| 500 |
32.2 |
9.82 |
| 600 |
35.7 |
10.88 |
| 860 |
44.8 |
13.66 |
| 1000 |
49.0 |
14.94 |
回波损耗
| 30 |
300 MHz>26dB |
| 300 |
600 MHz>25dB |
| 600 |
900 MHz>24dB |
|
