M17/127-RG 393(RG 393/U)同轴电缆

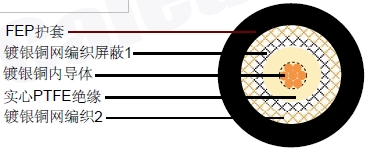

结构

| 内导体 |
镀银铜 |
7 x 0.79 mm |
| 绝缘 |
实心 PTFE |
Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) |
镀银铜 |
144 x 0.16 mm |
| 屏蔽覆盖率 |
|
95% |
| 外导体(屏蔽 2) |
镀银铜 |
144 x 0.16 mm |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
FEP |
Φ9.90 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
94 pF/m |
| 传播速度 |
70% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
4.99Ohm/Km |
| 外导体电阻 |
4.0 Ohm/Km |
| 测试/工作电压(最大) |
5.0 KV/2.5 KV |
| 工作温度范围 |
-55 °C - +200 °C |
| 铜重量 |
- Kg/Km |
| 电缆重量(大约) |
240 Kg/Km |
| 屏蔽有效性 |
80dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 100 |
6.6 |
2.01 |
| 200 |
9.7 |
2.96 |
| 400 |
14.3 |
4.36 |
| 900 |
22.1 |
6.74 |
| 1000 |
24.0 |
7.32 |
| 2000 |
34.4 |
10.49 |
| 3000 |
47.0 |
14.33 |
| 5000 |
65.0 |
19.82 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>28dB |
| 600 |
900 MHz>23dB |
|
