M17/112-RG 304(RG 304/U)同轴电缆

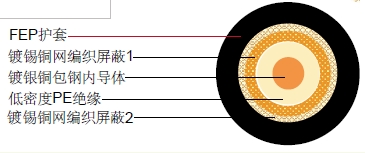

结构

| 内导体 |
镀银铜包钢(SCCS) |
Φ1.50 mm |
| 绝缘 |
实心 PTFE |
Φ4.75 mm |
| 外导体(屏蔽 1) |
镀银铜 |
144 x 0.16 |
| 屏蔽覆盖率 |
|
95% |
| 外导体(屏蔽 2) |
镀银铜 |
144 x 0.16 |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
FEP |
Φ7.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
96.5 pF/m |
| 传播速度 |
70% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
36.2 Ohm/Km |
| 外导体电阻 |
4.3 Ohm/Km |
| 测试/工作电压(最大) |
5.0 KV/3.0 KV |
| 工作温度范围 |
-55 °C - +200 °C |
| 铜重量 |
-Kg/Km |
| 电缆重量(大约) |
130 Kg/Km |
| 屏蔽有效性 |
80 dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
5.6 |
1.71 |
| 100 |
8.5 |
2.59 |
| 200 |
13.5 |
4.12 |
| 400 |
18.0 |
5.49 |
| 700 |
24.9 |
7.59 |
| 900 |
27.9 |
8.51 |
| 1000 |
30.2 |
9.21 |
| 3000 |
56.8 |
17.32 |
| 5000 |
77.1 |
23.51 |
| 8000 |
114.8 |
35.00 |
回波损耗
| 30 |
300 MHz>31dB |
| 300 |
600 MHz>27dB |
| 600 |
900 MHz>24dB |
|
