M17/111-RG 303(RG 303/U)同轴电缆

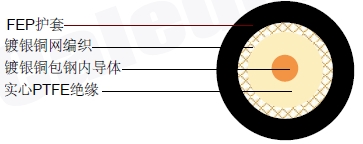

结构

| 内导体 |
镀银铜包钢 (SCCS) |
Φ0.94 mm |
| 绝缘 |
PTFE |
Φ2.95 mm |
| 外导体 (屏蔽) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
FEP |
Φ4.32 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
94 pF/m |
| 传播速度 |
70% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
63.5 Ohm/Km |
| 外导体电阻 |
7.5 Ohm/Km |
| 测试/工作电压(最大) |
5.0 KV/1.9 KV |
| 工作温度范围 |
-55 °C - +200 °C |
| 铜的重量 |
- Kg/Km |
| 电缆重量(大约) |
45 Kg/Km |
| 屏蔽有效性 |
60 dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) |
| 50 |
8.9 |
2.71 |
| 100 |
12.8 |
3.90 |
| 200 |
18.4 |
5.61 |
| 400 |
25.8 |
7.87 |
| 700 |
36.1 |
11.01 |
| 900 |
41.0 |
12.50 |
| 1000 |
44.3 |
13.51 |
| 1500 |
52.3 |
15.95 |
| 2000 |
61.4 |
18.72 |
| 3000 |
82.0 |
25.00 |
回波损耗
| 30 |
300 MHz>31dB |
| 300 |
600 MHz>26dB |
| 600 |
900 MHz>23dB |
|
