RG 223 FX同轴电缆

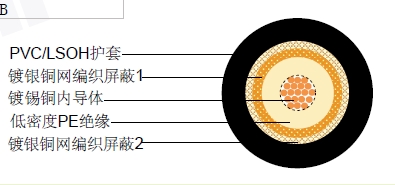

结构

| 内导体 |
镀锡铜 |
19 x 0.18 mm |
| 绝缘 |
低密度PE |
Φ2.95 ±0.10 mm |
| 外导体(屏蔽 1) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
98% |
| 外导体(屏蔽 2) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
97% |
| 护套 |
PVC /低烟无卤 |
Φ5.40 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
37.5 Ohm/Km |
| 外导体电阻 |
8 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
32.7 Kg/Km |
| 电缆重量(大约) |
54.2 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
9.7 |
2.96 |
| 100 |
13.9 |
4.24 |
| 200 |
20.4 |
6.22 |
| 400 |
30.0 |
9.15 |
| 500 |
34.2 |
10.43 |
| 600 |
37.9 |
11.55 |
| 860 |
46.9 |
14.30 |
| 1000 |
51.8 |
15.79 |
回波损耗
| 30 |
300 MHz>27dB |
| 300 |
600 MHz>23dB |
| 600 |
900 MHz>22dB |
|
