M17/84-RG 223(RG 223/U)同轴电缆

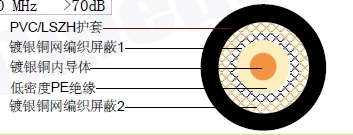

结构

| 内导体 |
镀银铜 |
Φ0.90 ±0.025 mm |
| 绝缘 |
低密度PE |
Φ2.95 ±0.10 mm |
| 外导体(屏蔽 1) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
98% |
| 外导体(屏蔽 2) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
97% |
| 护套 |
PVC /低烟无卤 |
Φ5.40 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
28 Ohm/Km |
| 外导体电阻 |
8.0 Ohm/Km |
| 测试/工作电压(最大) |
5.0 KV/2.0 KV |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜的重量 |
38.5 Kg/Km |
| 电缆重量(大约) |
59.9 Kg/Km |
| 屏蔽有效性 |
100-900 MHz>70dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
9.0 |
2.74 |
| 100 |
13.0 |
3.96 |
| 200 |
19.3 |
5.88 |
| 400 |
28.1 |
8.57 |
| 500 |
31.9 |
9.73 |
| 600 |
35.3 |
10.76 |
| 860 |
43.8 |
13.35 |
| 1000 |
48.5 |
14.79 |
| 3000 |
83.2 |
25.37 |
| 5000 |
109.9 |
33.51 |
| 11000 |
177.5 |
54.12 |
回波损耗
| 30 |
300 MHz>32dB |
| 300 |
600 MHz>28dB |
| 600 |
900 MHz>23dB |
|
