M17/77-RG 216(RG216/U)同轴电缆

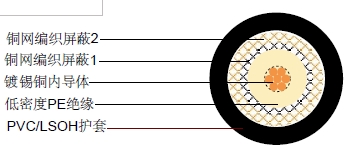

结构

| 内导体 |
镀锡铜 |
7 x 0.40 mm |
| 绝缘 |
低密度PE |
Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) |
裸铜 |
216 x 0.16 mm |
| 屏蔽覆盖率 |
|
97% |
| 外导体(屏蔽 2) |
裸铜 |
192 x 0.16 mm |
| 屏蔽覆盖率 |
|
96% |
| 外导体 |
PVC /低烟无卤 |
Φ10.8 ±0.18 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
20.5 Ohm/Km |
| 外导体电阻 |
3.3 Ohm/Km |
| 测试/工作电压(最大) |
5.0 KV/3.5 KV |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
97.3 Kg/Km |
| 电缆重量(大约) |
187.0 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ift) |
| 50 |
4.2 |
1.28 |
| 100 |
6.2 |
1.89 |
| 200 |
9.3 |
2.84 |
| 400 |
13.8 |
4.21 |
| 500 |
15.5 |
4.73 |
| 600 |
17.1 |
5.21 |
| 860 |
22.1 |
6.74 |
| 1000 |
23.4 |
7.13 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>27dB |
| 600 |
900 MHz>25dB |
|
