RG 214 PK同轴电缆

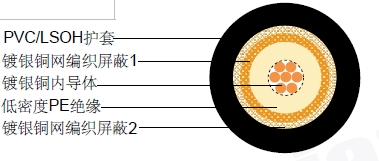

结构

| 内导体 |
镀银铜 |
7 x 0.75 mm |
| 绝缘 |
低密度PE |
Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) |
镀银铜 |
168 x 0.13 mm |
| 屏蔽覆盖率 |
|
79% |
| 外导体(屏蔽 2) |
镀银铜 |
168 x 0.13 mm |
| 屏蔽覆盖率 |
|
76% |
| 护套 |
PVC /低烟无卤 |
Φ10.8 ±0.18 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
6.0 Ohm/Km |
| 外导体电阻 |
3.8 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
75.2 Kg/Km |
| 电缆重量(大约) |
167.6 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
4.8 |
1.46 |
| 100 |
7.2 |
2.20 |
| 200 |
10.5 |
3.20 |
| 400 |
15.4 |
4.70 |
| 500 |
17.6 |
5.37 |
| 600 |
19.5 |
5.95 |
| 860 |
24.2 |
7.38 |
| 1000 |
26.5 |
8.08 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>29dB |
| 600 |
900 MHz>27dB |
|
