M17/75-RG 214(RG 214/U)同轴电缆

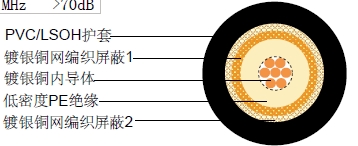

结构

| 内导体 |
镀银铜 |
7 x 0.75 mm |
| 绝缘 |
低密度PE |
Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) |
镀银铜 |
144 x 0.16 mm |
| 屏蔽覆盖率 |
|
96% |
| 外导体(屏蔽 2) |
镀银铜 |
168 x 0.16 mm |
| 屏蔽覆盖率 |
|
98% |
| 护套 |
PVC /低烟无卤 |
Φ10.8 ±0.18 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
6.0 Ohm/Km |
| 外导体电阻 |
3.1 Ohm/Km |
| 测试/工作电压(最大) |
10.0 KV/5.0 KV |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜的重量 |
117.7 Kg/Km |
| 电缆重量(大约) |
205.3 Kg/Km |
| 屏蔽有效性 |
100-900 MHz>70dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ift) |
| 50 |
4.7 |
1.43 |
| 100 |
7.1 |
2.16 |
| 200 |
10.4 |
3.17 |
| 400 |
15.2 |
4.63 |
| 500 |
17.4 |
5.30 |
| 600 |
19.2 |
5.85 |
| 860 |
23.9 |
7.29 |
| 1000 |
26.2 |
7.99 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>29dB |
| 600 |
900 MHz>27dB |
|
