  首页产品同轴电缆

RG 213 TY同轴电缆

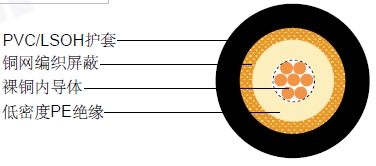

结构

RG 213 TY同轴电缆RG 213 TY同轴电缆

内导体 裸铜 7 x 0.75 mm
绝缘 低密度PE Φ7.25 ±0.08 mm
外导体 (屏蔽) 裸铜 240 x 0.13 mm
屏蔽覆盖率   93%
护套 PVC /低烟无卤 Φ10.3 ±0.18 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 100 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 6.0 Ohm/Km
外导体电阻 5.0 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 59.9 Kg/Km
电缆重量(大约) 149.7 Kg/Km
屏蔽有效性 >55 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100 ft)
50 4.5 1.37
100 6.8 2.07
200 10.0 3.05
400 14.5 4.42
500 16.4 5.00
600 18.1 5.52
860 22.5 6.86
1000 24.7 7.53

回波损耗

30 300 MHz>31dB
300 600 MHz>28dB
600 900 MHz>27dB
