RG 175 AF同轴电缆

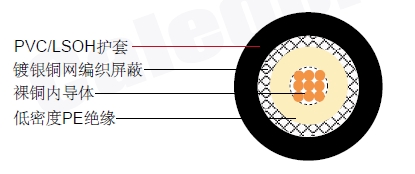

结构
| 内导体 |
裸铜 |
9 x 0.10 mm |
| 绝缘 |
发泡PE |
Φ1.50 ± 0.08 |
mm |
| 外导体 (屏蔽) |
镀银铜 |
72 x 0.10 mm |
| 屏蔽覆盖率 |
|
90% |
| 护套 |
PVC /低烟无卤 |
Φ2.80 ± 0.13 |
mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
250 Ohm/Km |
| 外导体电阻 |
35 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
5.85 Kg/Km |
| 电缆重量(大约) |
12.95 Kg/Km |
| 屏蔽有效性 |
>50 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ift) |
| 50 |
19.2 |
5.85 |
| 100 |
27.9 |
8.51 |
| 200 |
40.7 |
12.41 |
| 400 |
59.2 |
18.05 |
| 500 |
67.5 |
20.58 |
| 600 |
72.6 |
22.13 |
| 860 |
91.1 |
27.77 |
| 1000 |
101.0 |
30.79 |
回波损耗
| 30 |
300 MHz>20dB |
| 300 |
600 MHz>20dB |
| 600 |
900 MHz>20dB |
|
