RG175 + 3 x 0.22mm2同轴电缆

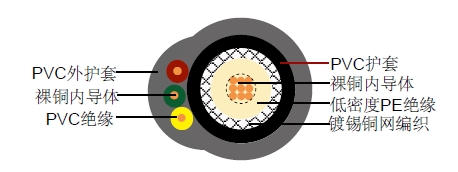

结构
| 内导体1 |
裸铜 |
9 x 0.10 mm |
| 绝缘 |
低密度PE |
Φ1.50 ±0.08 mm |
| 外导体 |
镀锡铜 |
72 x 0.10 mm |
| 屏蔽覆盖率 |
|
90% |
| 护套 |
PVC |
Φ2.80 ±0.13 mm |
| 内导体 2 |
裸铜 |
3x 0.22mm2 |
| 绝缘 2 |
PVC(绿 + 黄 + 红) |
3 x Φ1.00 ±0.10 mm |
| 外护套 |
PVC/低烟无卤 |
Φ5.30 ±0.20 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
250 Ohm/Km |
| 外导体电阻 |
35 Ohm/Km |
| 工作温度范围 |
-25°C - +80 °C |
| 线芯电阻 |
82 Ohm/Km |
| 测试/工作电压(最大) |
1.2 KV/0.25 KV |
| 铜重量 |
11.85 Kg/Km |
| 电缆重量(大约) |
43.2 Kg/Km |
| 屏蔽有效性 |
>50 dB |
衰减
| 频率(MHz) |
衰减(dB/100m) |
衰减(dB/100ft) |
| 50 |
19.2 |
5.85 |
| 100 |
27.9 |
8.51 |
| 200 |
40.7 |
12.41 |
| 400 |
59.2 |
18.05 |
| 500 |
67.5 |
20.58 |
| 600 |
72.6 |
22.13 |
| 860 |
91.1 |
27.77 |
| 1000 |
101.0 |
30.79 |
回波损耗
| 30 |
300 MHz>20dB |
| 300 |
600 MHz>20dB |
| 600 |
900 MHz>20dB |
|
