RG 174 UR同轴电缆

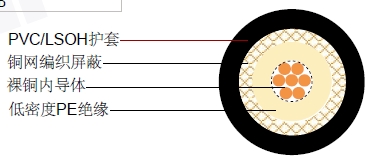

结构

| 内导体 |
裸铜 |
7 x 0.16 mm |
| 绝缘 |
低密度PE |
Φ1.50 ± 0.08 |
mm |
| 外导体 (屏蔽) |
裸铜 |
64 x 0.10 mm |
| 屏蔽覆盖率 |
|
88% |
| 护套 |
PVC /低烟无卤 |
Φ2.80 ± 0.13 |
mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
122 Ohm/Km |
| 外导体电阻 |
39 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
6.1 Kg/Km |
| 电缆重量(大约) |
12.7 Kg/Km |
| 屏蔽有效性 |
>50 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100 ft) |
| 50 |
17.7 |
5.40 |
| 100 |
26.0 |
7.93 |
| 200 |
38.5 |
11.74 |
| 400 |
55.3 |
16.86 |
| 500 |
63.6 |
19.39 |
| 600 |
69.2 |
21.10 |
| 860 |
81.9 |
24.97 |
| 1000 |
88.3 |
26.92 |
回波损耗
| 30 |
300 MHz>26dB |
| 300 |
600 MHz>23dB |
| 600 |
900 MHz>20dB |
|
